InstrucțiuniMontarea rigolei
V-ați gândit la rigolele de scurgere pentru noul dumneavoastră acces auto în curte? Aveți nevoie de ele, dacă nu doriți să mergeți prin bălți până la ușa casei. Aici aflați cum să le construiți.
Aveți nevoie de următoarele
Respectați planul de canalizare!
La pavarea unei suprafețe din curte, se instalează de regulă o rigolă de scurgere, prin care apa de ploaie este direcționată către canalizare. În planul de canalizare care face parte din documentele dumneavoastră de construcție este specificat unde se instalează și unde se conectează rigola.
Amplasarea rigolei de scurgere

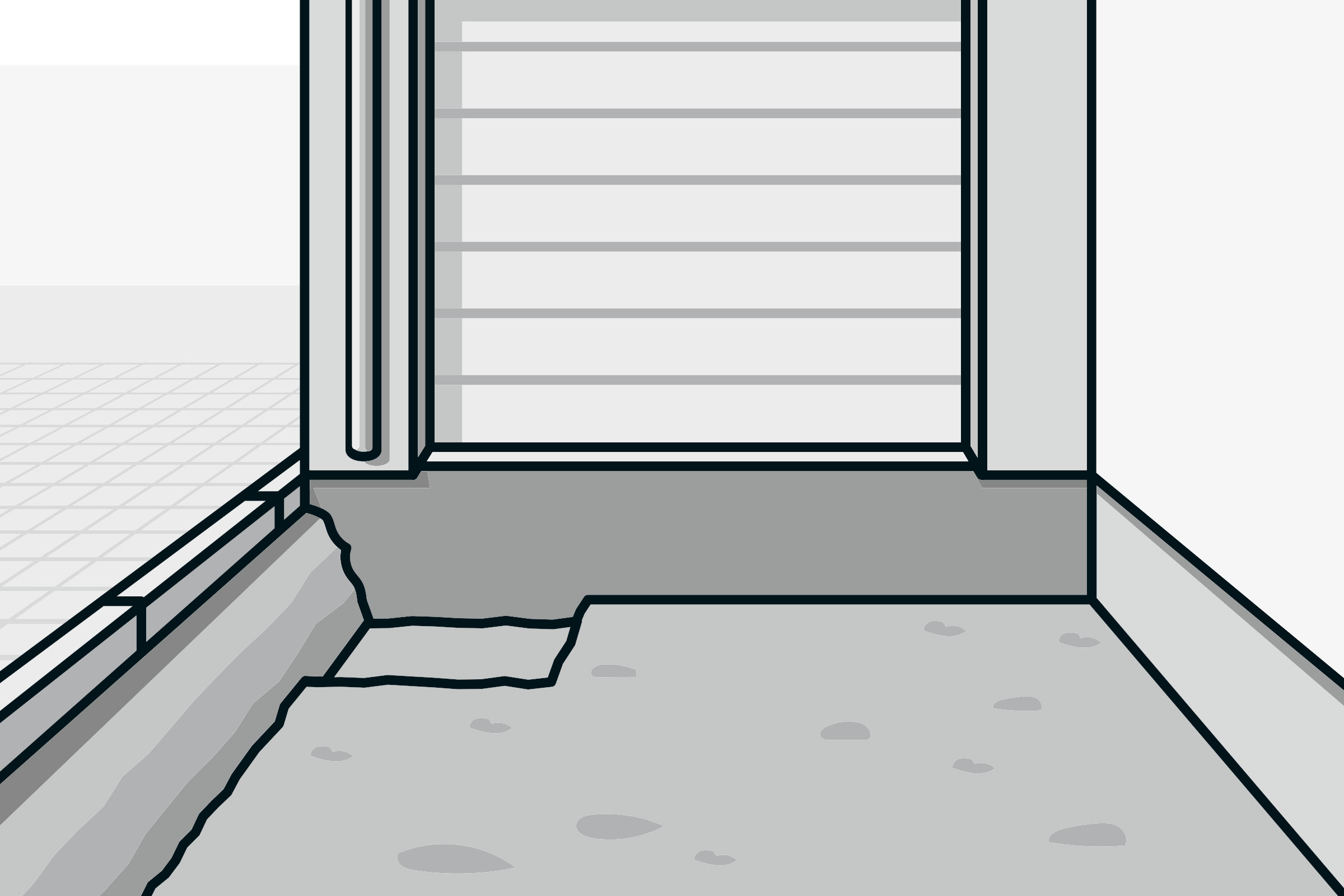

01Rigola de scurgere se instalează și se conectează înaintea lucrărilor de pavare. Ea este formată din cutia de colectare și din rigolele individuale. Întrucât cutia de colectare este mai înaltă decât elementele rigolei, adâncimea la care săpați în pământ pentru cutia de colectare trebuie să fie mai mare. La stabilirea adâncimii de săpare, luați în considerare că pentru cutia de colectare și pentru rigola de scurgere se toarnă un soclu de beton cu grosimea de 10 cm.
Vă arătăm aici cum se montează rigola chiar în fața accesului auto în garaj. Țevile de scurgere sunt deja montate până la locul de instalare. Cutia de colectare se instalează în partea stângă, deoarece ulterior, pe această parte se va conecta și burlanul acoperișului garajului la țevile de scurgere.
02Pentru ca mai târziu rigola să fie strâns lipită de fundația garajului, eventualele resturi de beton trebuie îndepărtate cu ciocanul rotopercutor; apoi suprafața de contact se netezește cu polizorul unghiular. Pregătiți dinainte toate cele necesare.

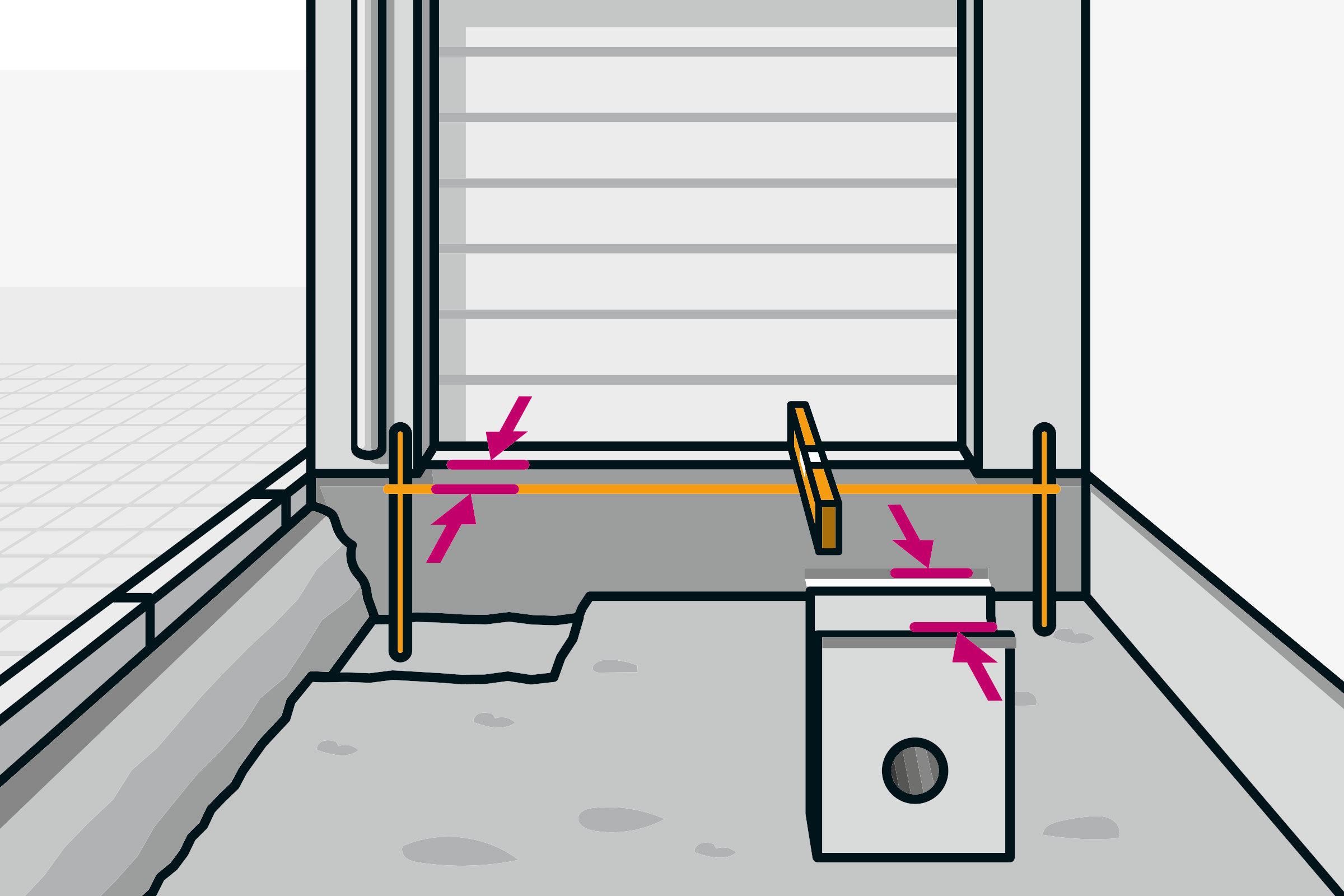

Acum măsurați lățimea cutiei de colectare și a elementelor rigolei. Folosind un ciocan, bateți în afara locului de instalare două piroane – distanța față de fundația garajului corespunde lățimii cutiei de colectare și elementelor rigolei. Întindeți o sfoară de zidărie la înălțimea podelei garajului ( = muchia superioară a rigolei) între cele două piroane și aliniați-o cu o nivelă cu bulă. În funcție de sfoară veți alinia mai târziu rigola.

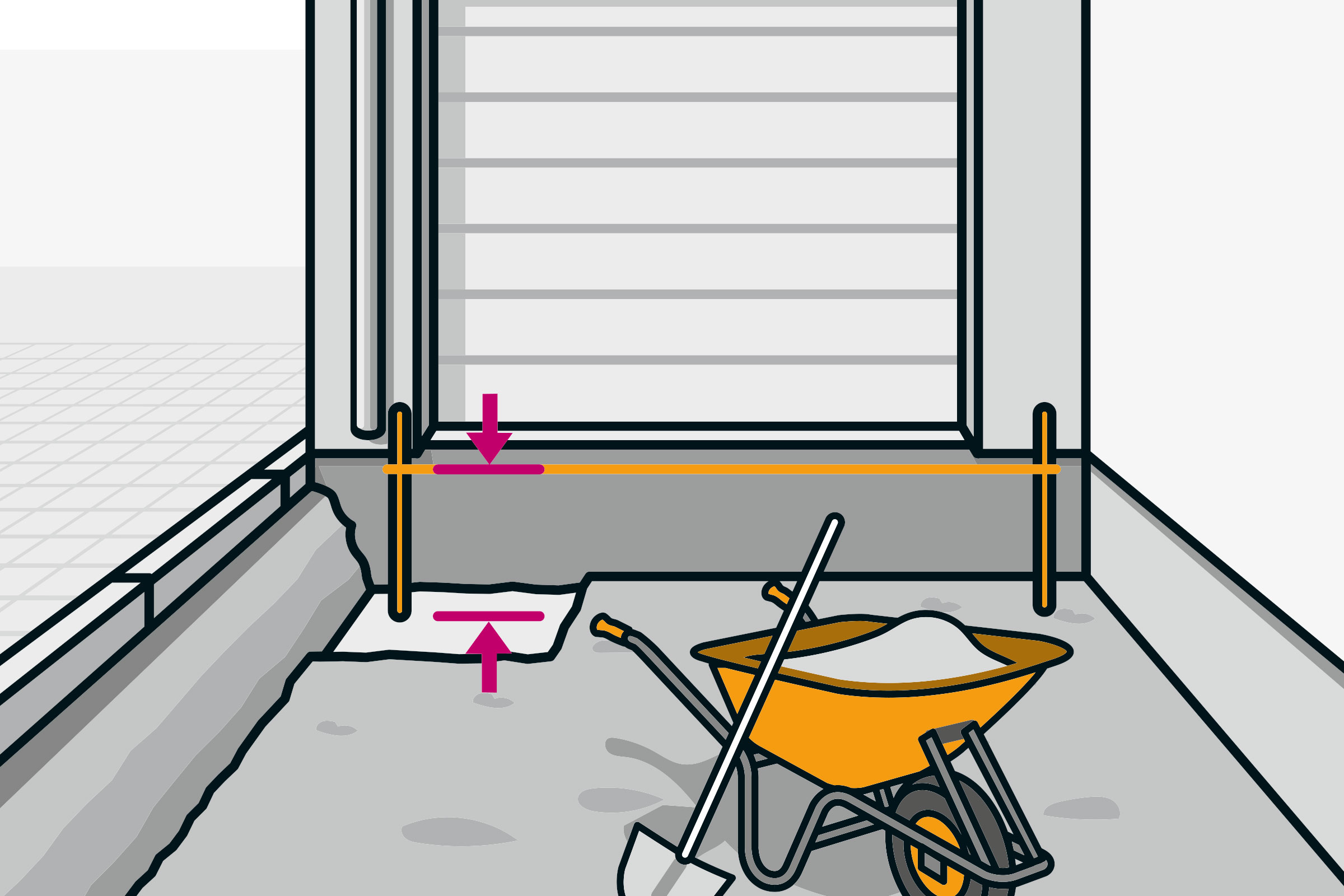

03Aveți nevoie de o cantitate mare de beton pe șantier? Atunci merită să apelați la un transport de beton. Acesta este gata de prelucrare la livrarea pe șantier. Îl puteți obține și în găleți pentru mortar de la fabrica de beton. Umpleți fundația cutiei de colectare turnând beton în locul săpat, astfel încât cutia de colectare să iasă în afară cu 1 până la 2 cm peste sfoara întinsă. (Atunci când cutia de colectare are o înălțime de 50 cm, dimensiunea betonului până la sfoară este de 48 până la 49 cm.) Apoi bateți cutia de colectare în beton 1 până la 2 centimetri.

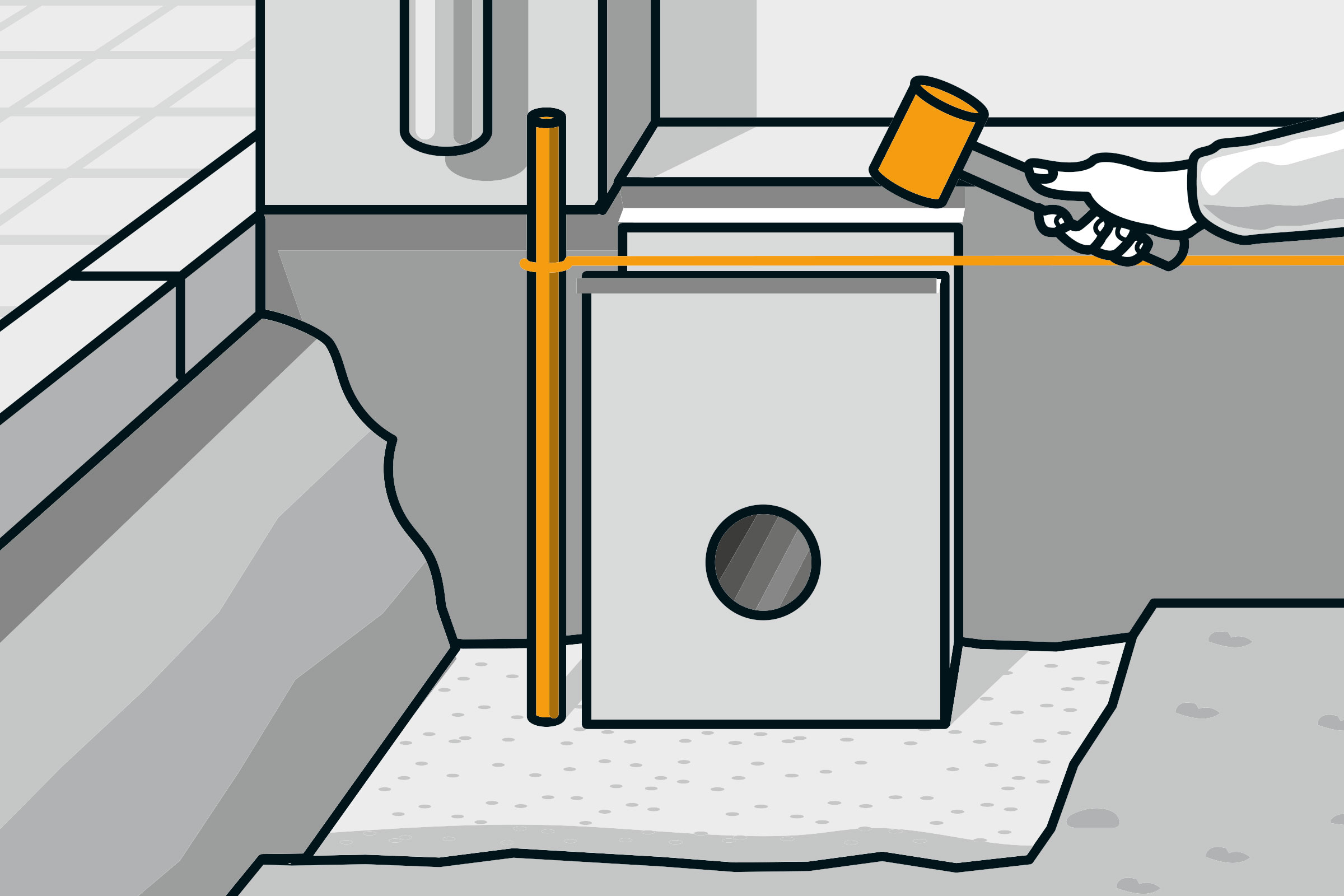

04Așezați cutia de colectare cu orificiul de racordare în față (sau în direcția țevii de scurgere) pe patul de beton și aliniați-o în funcție de sfoara întinsă. Bateți-o cu ciocanul de cauciuc în patul de beton până când se situează la același nivel cu sfoara de zidărie.

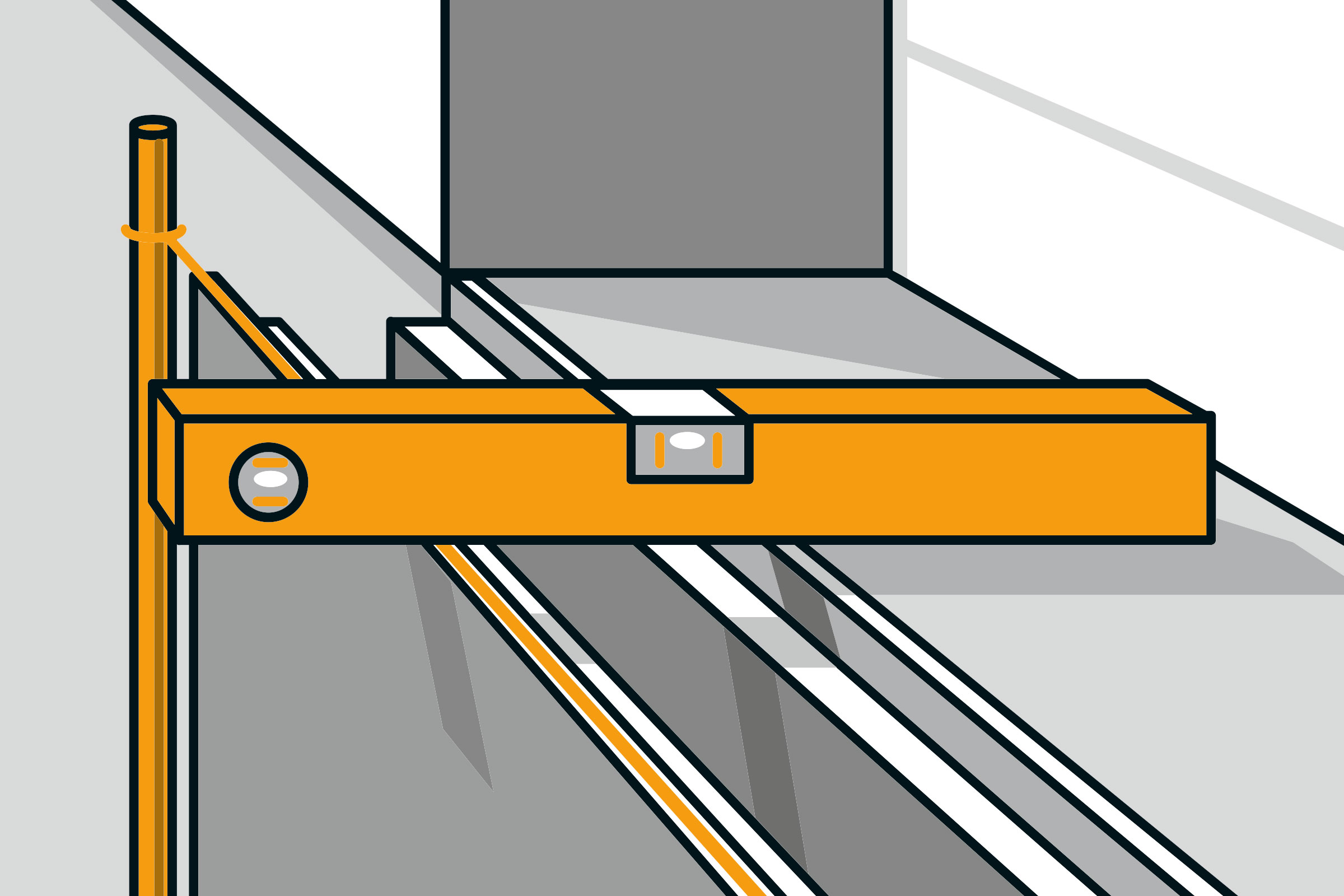

05Cu ajutorul unei nivele cu bulă de aer, verificați poziția orizontală a trecerii către podeaua garajului. Folosiți nivela cu bulă de aer pentru a verifica dacă cutia este aliniată și pe verticală.

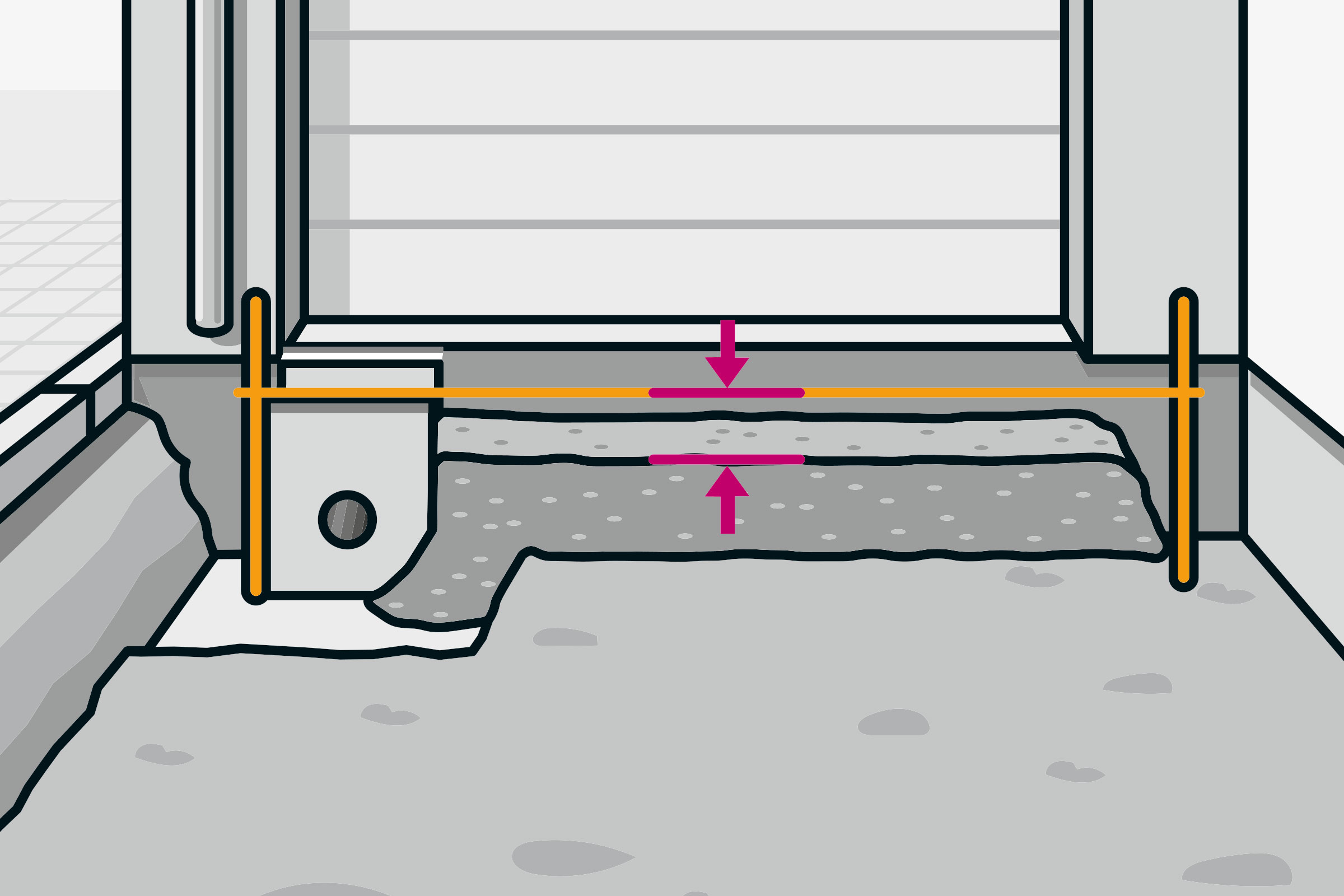

06Pentru elementele rigolei, înălțimea stratului de beton turnat trebuie să fie mai mare. Turnați beton în locul săpat astfel încât rigola să se înalțe cu 1 până la 2 cm peste sfoara întinsă, deoarece ulterior și elementele rigolei vor fi bătute în beton tot 1 până la 2 cm. Controlați înălțimea betonului în mai multe puncte. În acest scop, așezați o gletieră pe suprafața betonului și măsurați cu metrul de tâmplărie în sus până la sfoară.

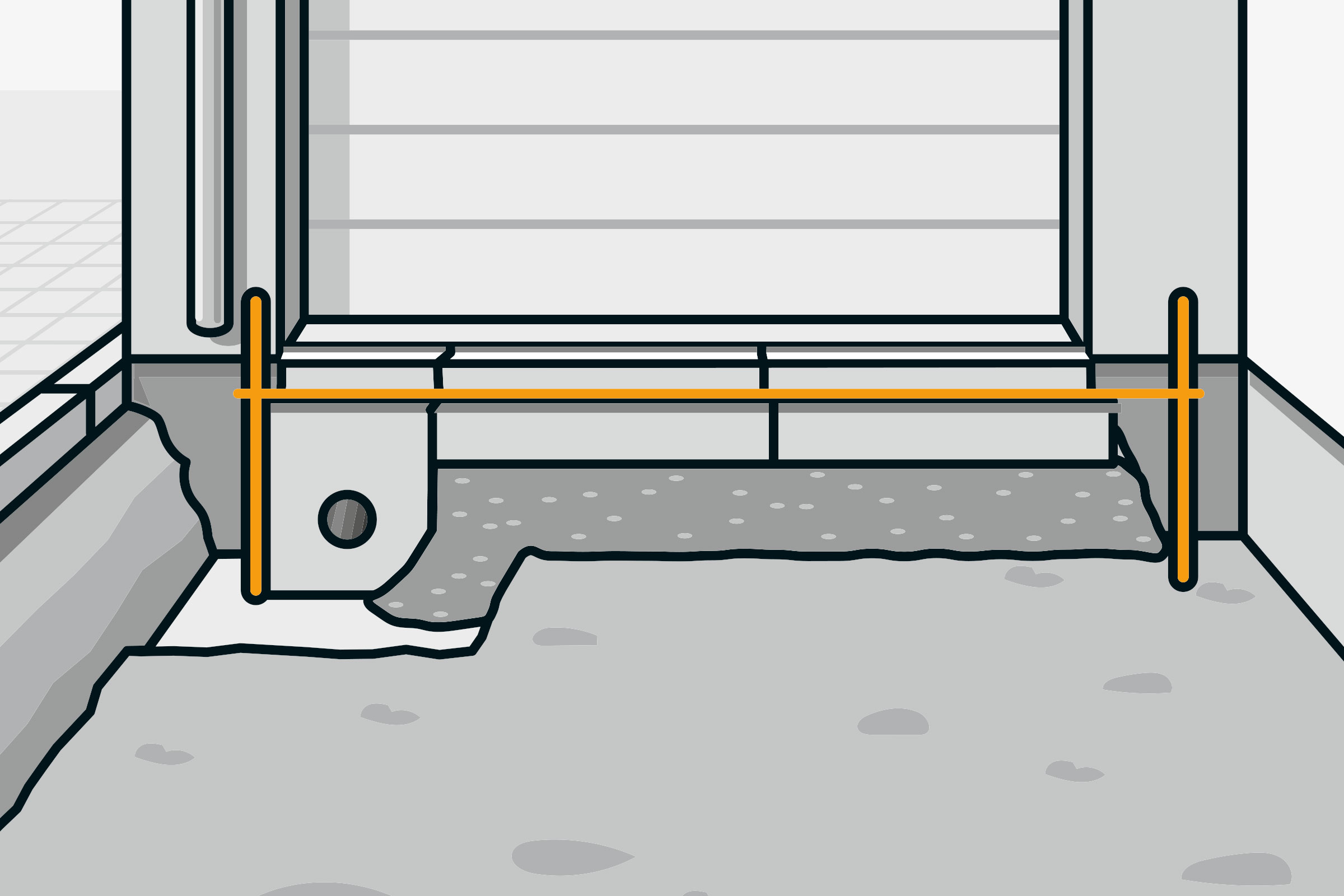

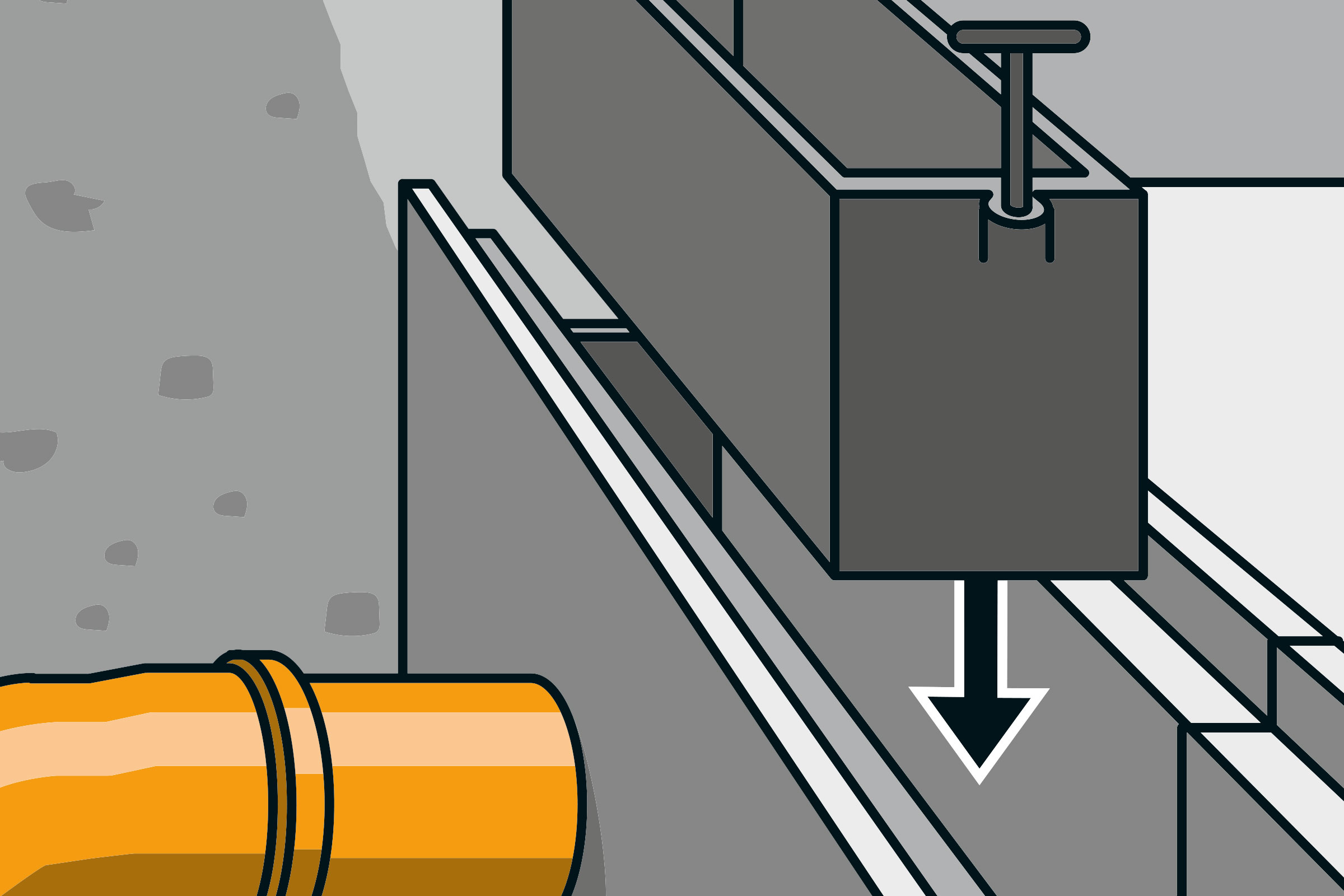

07Patul de beton este pregătit? Acum adăugați elementele rigolei astfel încât să fie perfect lipite între ele și de cutia de colectare. Bateți cu ciocanul de cauciuc în beton, până când elementele sunt aliniate cu sfoara. Cu ajutorul unei nivele cu bulă verificați dispunerea orizontală și alinierea pe verticală.

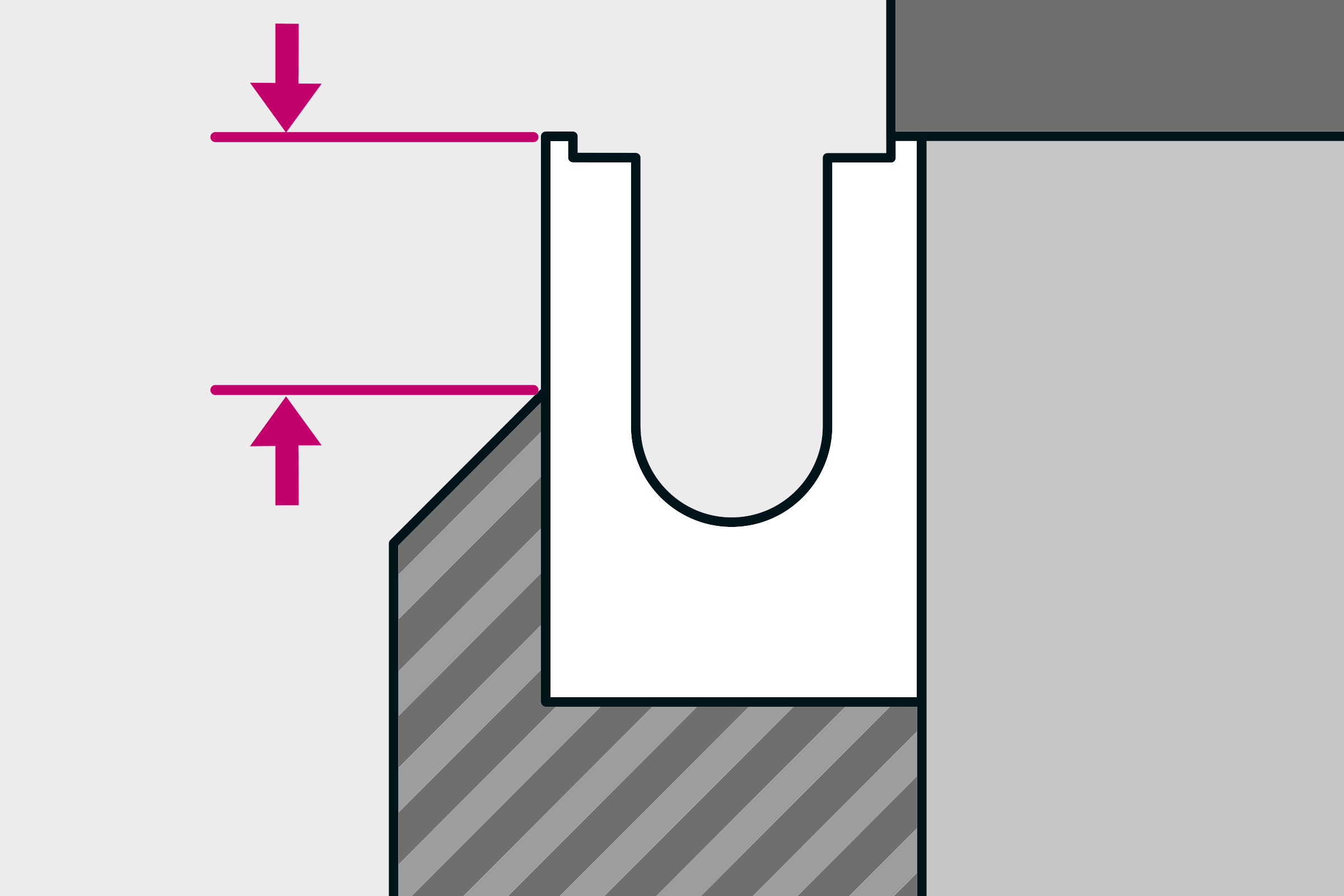

08Elementele rigolei trebuie să stea cât se poate de fix și nu trebuie să se desprindă ulterior, când un vehicul va trece peste ele. De aceea, în față se toarnă o pană din beton. Modelați betonul oblic la muchia superioară, pentru ca apa care pătrunde să fie direcționată oblic – lăsați pe înălțime suficient loc pentru pavaj și pentru patul de pavaj: pentru un pavaj cu înălțimea de 8 cm cu pat de pavaj aveți nevoie de o înălțime de 12 cm peste pana din beton. Împingeți înăuntru tabla de acoperire la capătul rigolei și lăsați betonul să se întărească.
Îmbinarea țevilor
09Acum urmează îmbinarea cutiei de colectare cu conducta de scurgere. Pentru aceasta aveți nevoie de diferite țevi de canalizare și coturi de țevi. Burlanul de drenaj al acoperișului (dacă există) se conectează printr-o ramificație. Planificarea exactă a materialului este aproape imposibilă – de aceea, este bine să achiziționați câteva țevi și coturi în plus. De obicei, materialul neutilizat poate fi returnat.
Lăsați capătul țevii de scurgere expus. Scoateți dopul țevii și îmbinați capătul acesteia cu cutia de colectare, de probă, fără garnituri de etanșare – utilizați pentru aceasta coturi, țevi și eventual o ramificație. Este important ca după montare țevile să nu stea în tensiune.

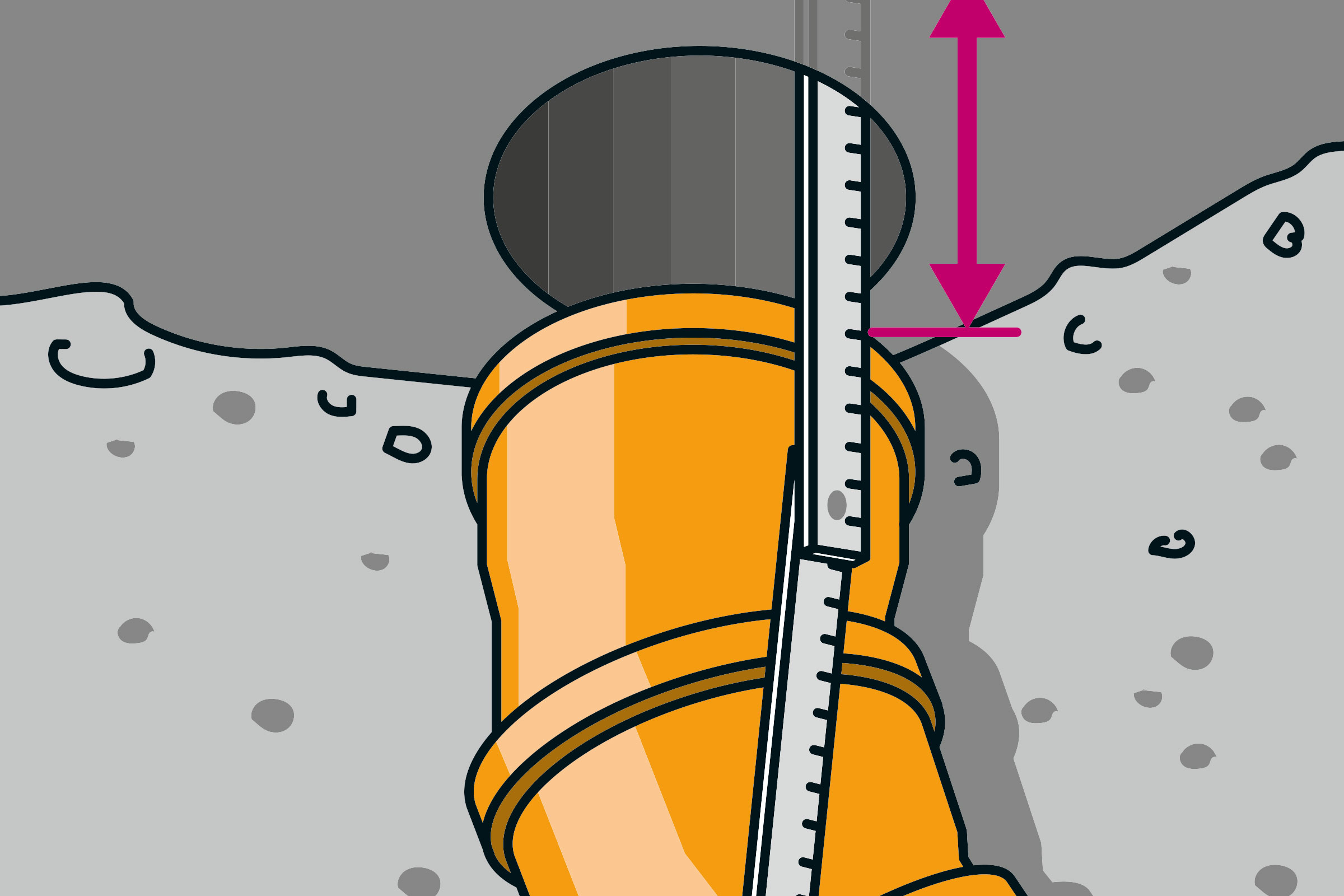

10 Acum măsurați ultima secțiune care intră în cutia de colectare: aceasta trebuie să aibă o lungime corespunzătoare, astfel încât să nu deranjeze mai târziu coșul pentru reziduuri din cutie și totuși să poată fi introdusă în ultima bucată de țeavă sau în ultimul cot. Tăiați această secțiune dintr-o țeavă dreaptă și piliți-o la ambele capete cu un șanfren de 45°, pentru a o putea împinge cu ușurință, în următorul pas.

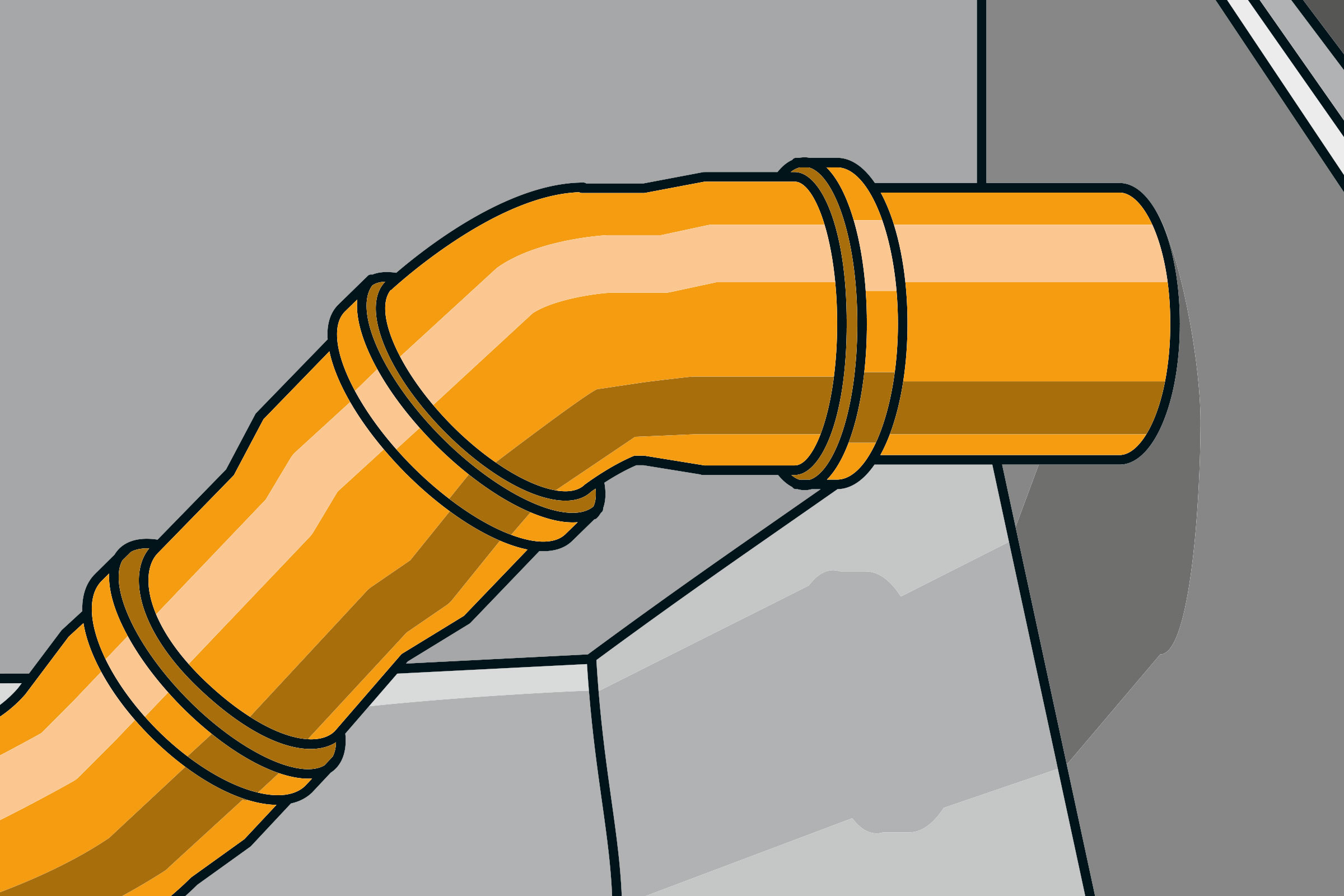

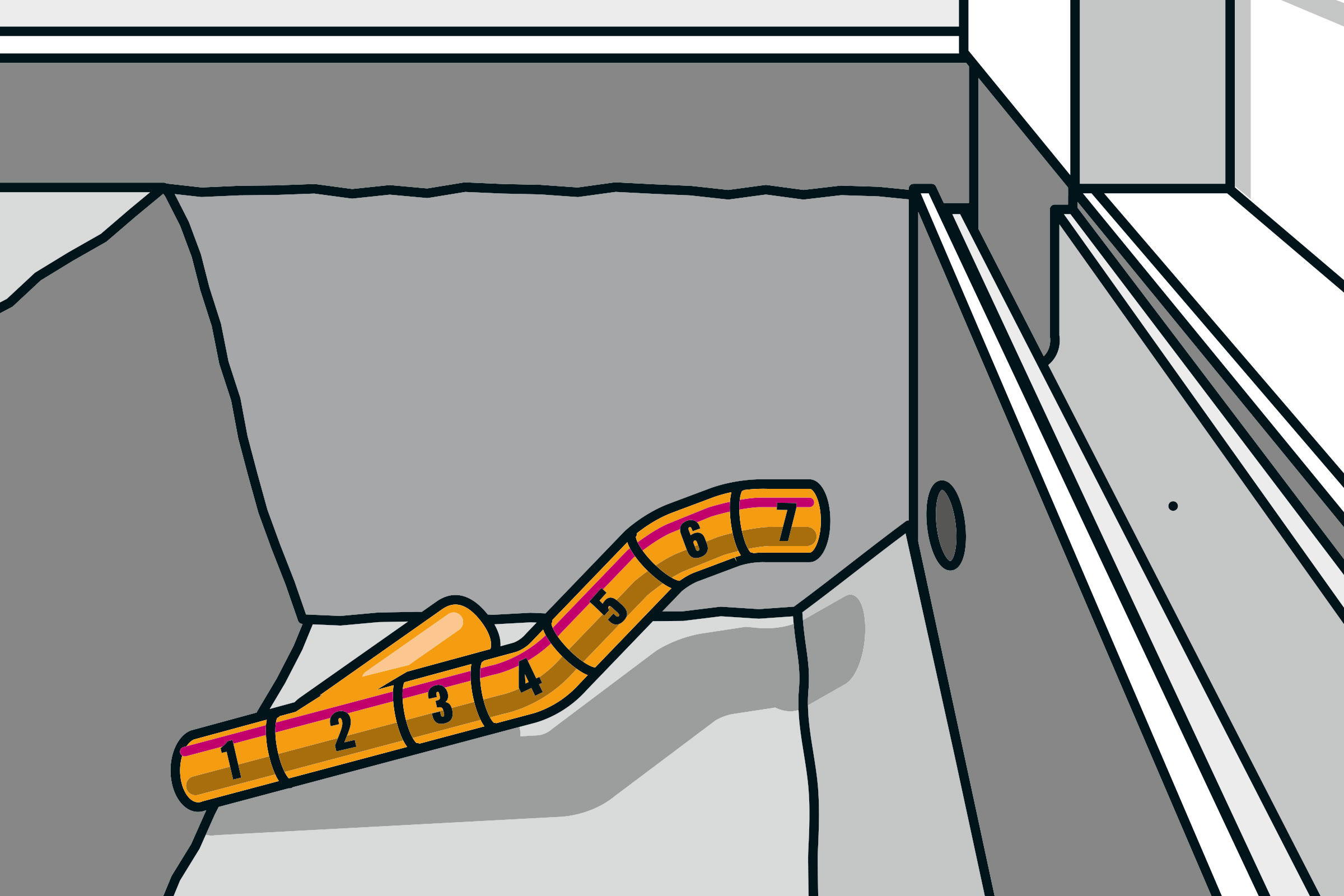

11Toate racordurile de țevi se potrivesc? Atunci marcați locurile de îmbinare și numerotați țevile – începeți de la țeava de scurgere. Demontați din nou țevile, introduceți garniturile de etanșare și ungeți-le cu lubrifiant. Împingeți pentru început ultima secțiune puțin mai adânc în cutia de colectare, depășind marcajul inițial. Acum îmbinați în poziție finală celelalte secțiuni de țevi conform numerotării. Pentru a conecta ultima secțiune, trebuie doar să o trageți din nou afară din cutia de colectare. Astfel veți obține cea mai reușită îmbinare.
12Introduceți caseta pentru reziduuri în cutia de colectare și montați capacul lateral al cutiei de colectare.
13Montați de probă coturile și secțiunile de țevi de la ramificație spre burlan – tot fără garniturile de etanșare. Marcați elementele individuale și apoi demontați-le. Introduceți garniturile de etanșare, ungeți-le cu lubrifiant și îmbinați definitiv piesele.

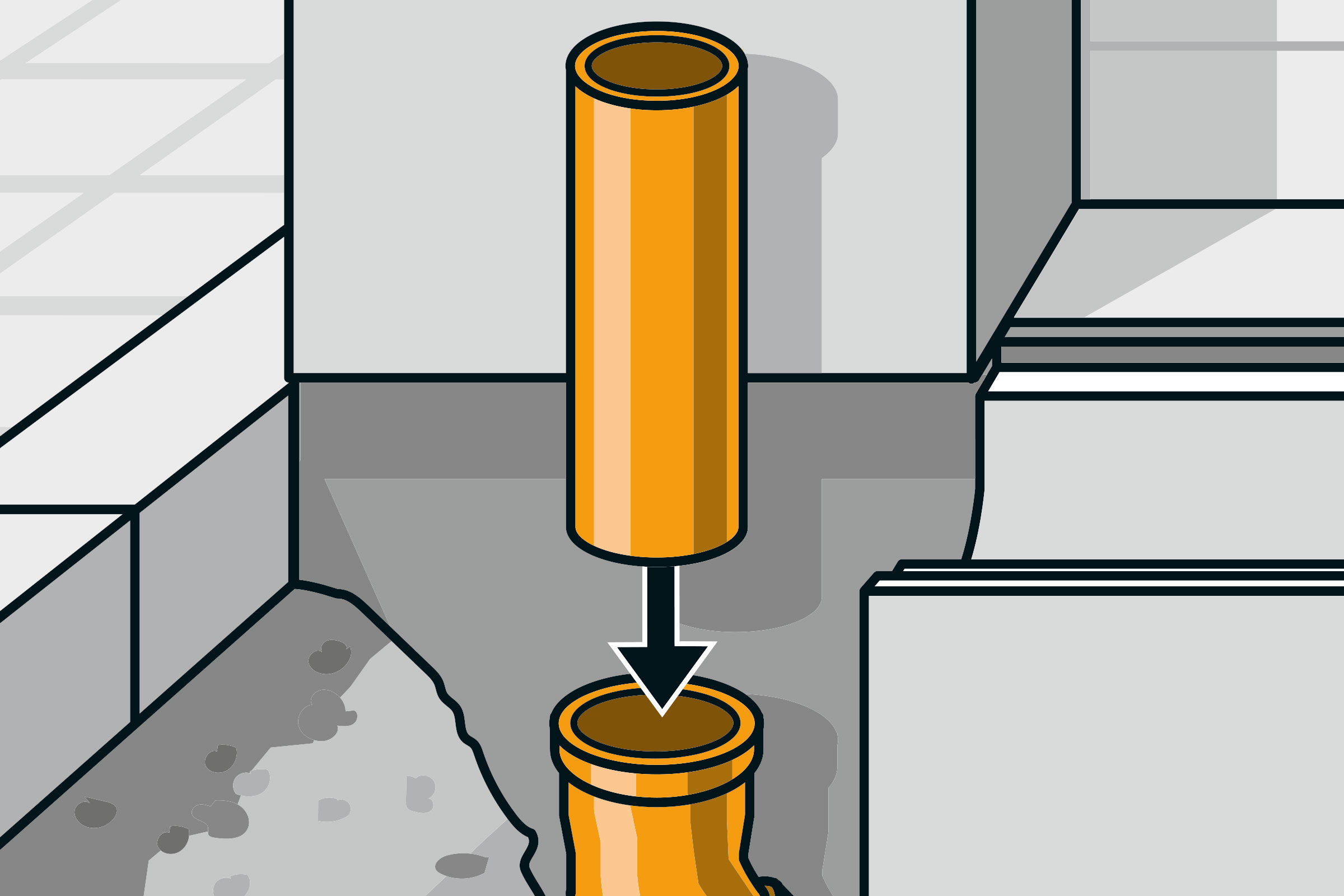

Acum măsurați înălțimea până la capătul burlanului. Îndepărtați burlanul – pentru aceasta desfaceți colierele pentru țevi și trageți țeava din secțiunea situată deasupra sau din cotul de țeavă. Tăiați secțiunea de țeavă măsurată dintr-o țeavă verticală, această metodă este cea mai stabilă. Șanfrenați capătul inferior al țevii verticale. Ungeți garnitura de etanșare cu lubrifiant și introduceți țeava verticală în mufa țevilor de scurgere montate.

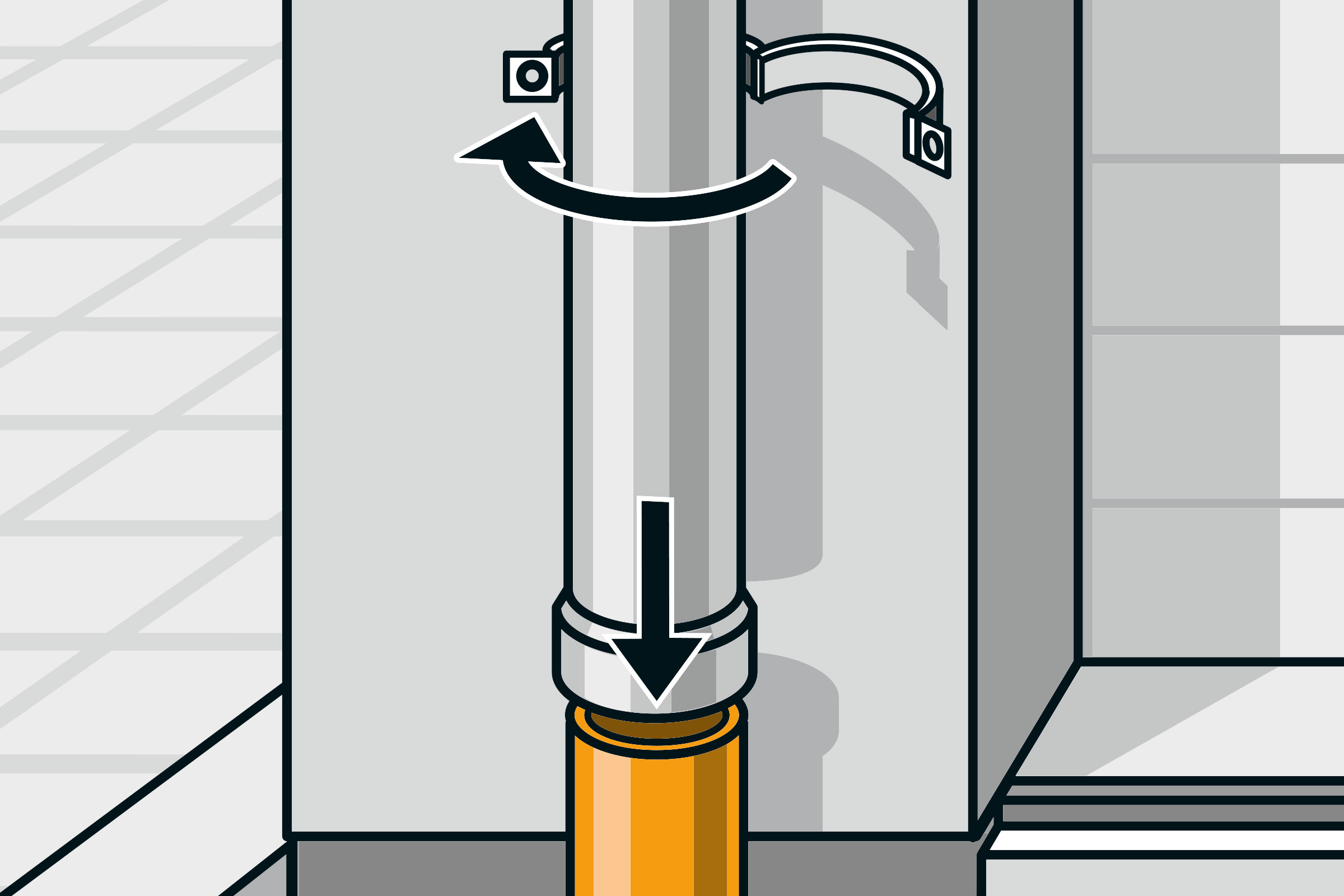

14Introduceți piesa de trecere a țevii verticale pe capătul burlanului și fixați burlanul în locul său inițial. Apoi trageți piesa de trecere în jos pe țeava verticală. Fixați țeava și înșurubați pe burlan colierul pentru țeavă.

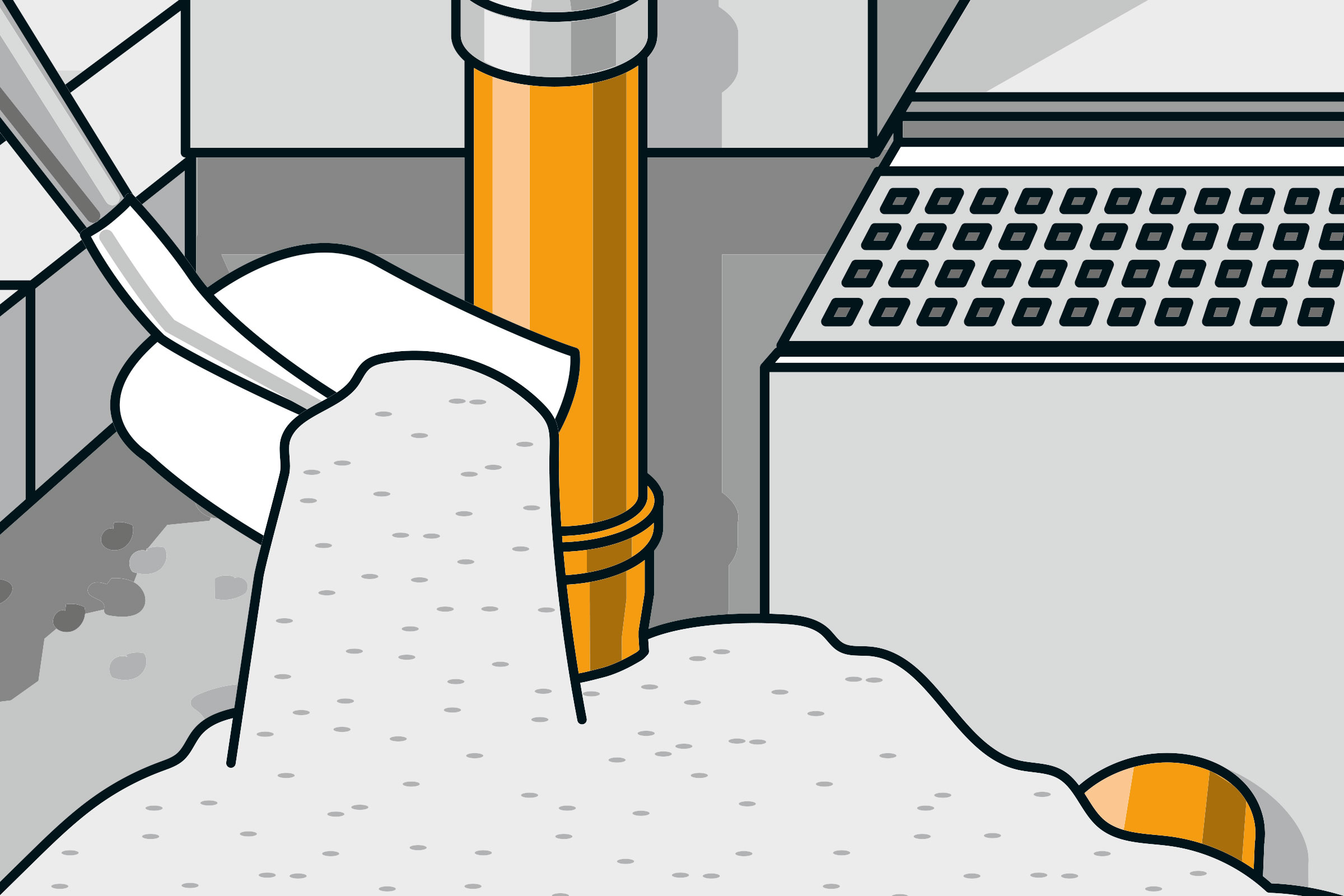

15La final umpleți cu nisip spațiile goale din jurul țevilor de scurgere și montați capacul rigolei.
