Informații preliminare: Rețineți că placa TV se montează orizontal (nu este prezentat în desene).

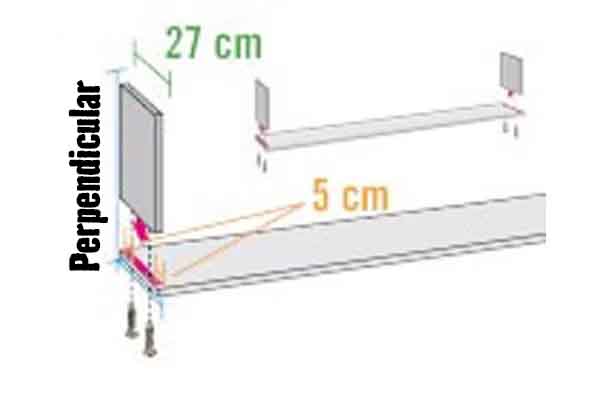

Așezați raftul de jos perpendicular pe podea.
Poziționați lateralele perpendicular pe marginile exterioare și posterioare ale raftului de jos, asigurând unghiuri drepte.
Atașați fiecare laterală la raftul de jos cu câte două șuruburi universale (5 x 50 mm), la aproximativ 5 cm de margine.
Atenție: Pre-găuriți toate găurile și apoi înșurubați șuruburile.

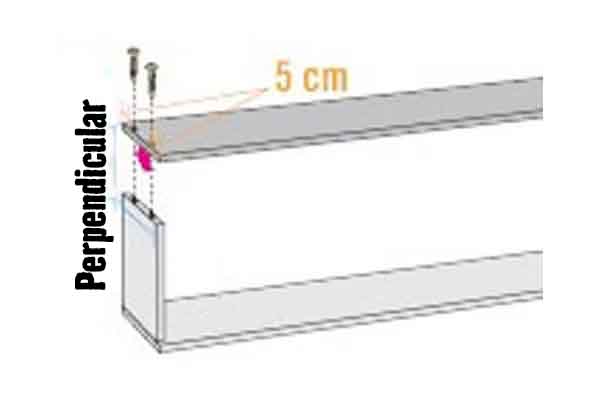

Așezați raftul superior la același nivel cu marginile exterioare ale rafturilor de sus.
Înșurubați-l cu două șuruburi universale (5 x 50 mm) pe fiecare parte.
Mențineți o distanță laterală de aproximativ 5 cm.

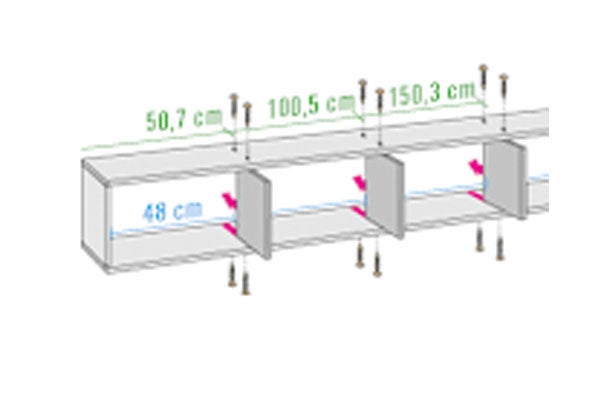

Introduceți rafturile rămase în cadru, la același nivel cu spatele cadrului.
Instalați rafturile la o distanță egală de aproximativ 48 cm.
Fixați rafturile folosind câte două șuruburi universale (5 x 50 mm) de sus și de jos prin rafturile de jos și de sus.
Introduceți șuruburile la distanțe de aproximativ 50,7 cm, 100,5 cm și 150,3 cm (măsurate de la marginea exterioară stângă) și la aproximativ 5 cm din lateral.
Sfat: Puteți poziționa rafturile după cum doriți, dar remăsurați cu atenție pozițiile șuruburilor înainte de a pre-găuri.

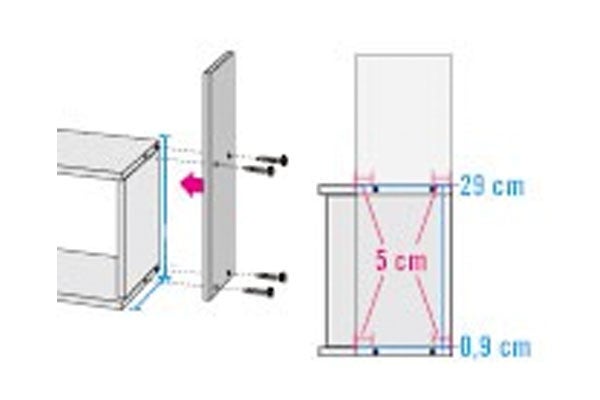

Așezați placa de legătură pe partea dreaptă a structurii, asigurându-vă că se potrivește perfect cu marginile inferioare și posterioare.
Înșurubați-o pe placa inferioară cu două șuruburi (5 x 50 mm) la înălțimea de 0,9 cm.
Înșurubați-o pe placa superioară cu două șuruburi (5 x 50 mm) la înălțimea de 29 cm (măsurată de la marginea inferioară) și la o distanță de 5 cm față de lateral.
Asamblați rafturile perpendicular pe lateralele corespunzătoare. Acest lucru este necesar pentru a avea suficient spațiu pentru șurubelnița fără fir.

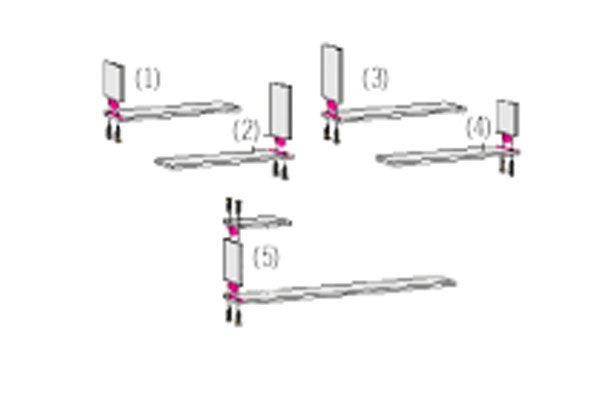

Pregătiți rafturile și lateralele ca perechi (conform numerelor (1) până la (5)).
Procedați astfel: Așezați laterala perpendiculară pe raft și la același nivel cu marginea exterioară.
Atașați laterala la raftul de jos folosind două șuruburi universale (5 x 50 mm).
Excepție (Raftul superior): Asamblați-l pe partea corespunzătoare și înșurubați-l la raftul de sus cu două șuruburi universale (5 x 50 mm).

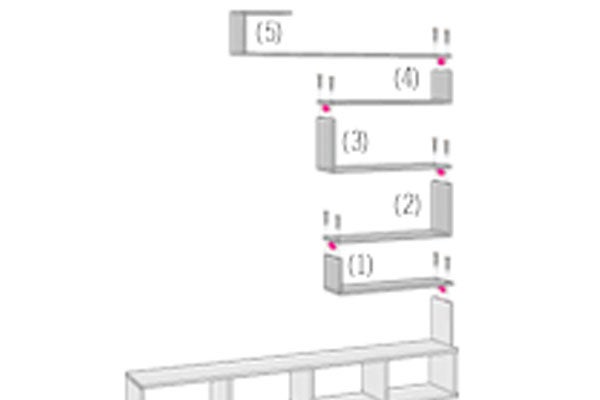

Așezați o componentă (1) perpendicular și aliniată cu marginea exterioară a plăcii de conectare.
Înșurubați componenta (1) de sus prin raft folosind două șuruburi universale (5 x 50 mm).
Procedați similar cu celelalte componente (2) până la (5), aliniindu-le cu marginea exterioară a laturii de sub ele.
Înșurubați-le succesiv (de jos în sus) de sus prin raftul corespunzător.

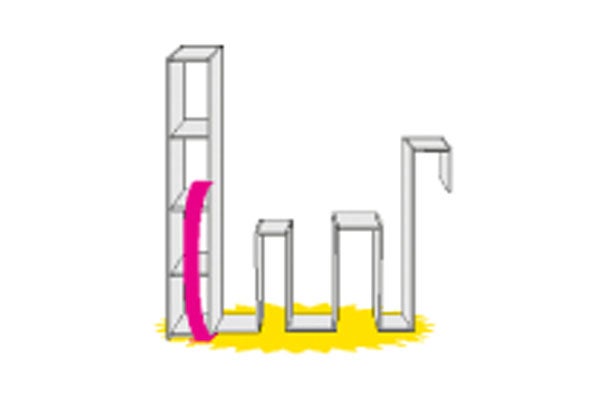

Asigurați-vă că lateralele celor cinci componente sunt alternativ pe partea stângă și dreaptă. Acum, asamblați componentele individuale (1) până la (5).
Rotiți ansamblul astfel încât să se sprijine pe partea scurtă (NU pe bază).
Așezați panoul posterior îngust (M) pe spatele ansamblului, la același nivel cu partea inferioară a raftului inferior al bazei.
Înșurubați panoul posterior pe fiecare raft și pe rafturile inferioare și superioare ale bazei folosind două șuruburi universale (5 x 50 mm).
Sfat: Măsurați totul cu atenție pentru a asigura un unghi drept. Fixați ansamblul cu cleme pentru a preveni deplasarea.

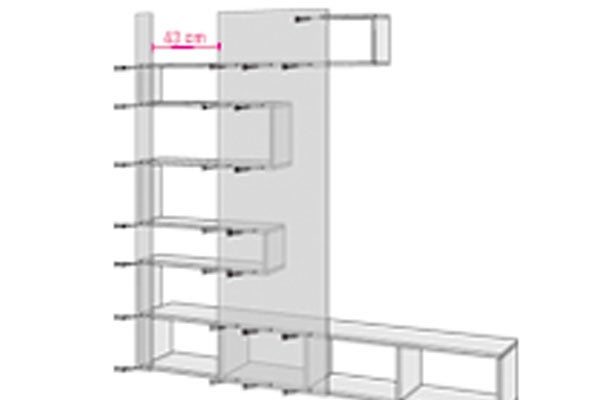

Atașați panoul posterior lat la aproximativ 43 cm de panoul posterior îngust, pe spatele structurii.
Asigurați-vă că panoul posterior este la același nivel cu partea inferioară a raftului inferior.
Atașați-l la rafturile inferioare și superioare ale bazei folosind 3 șuruburi (S1).
Atașați panoul posterior la fiecare raft folosind 2 șuruburi (S1).
Înșurubați panoul posterior și la celelalte rafturi folosind șuruburi universale (5 x 50 mm).

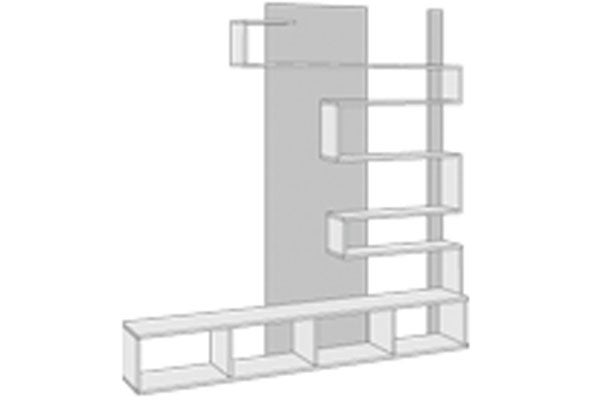

Acum puteți așeza suportul TV în poziție verticală.
Tratați lemnul cu ulei sau baiț pentru lemn, conform instrucțiunilor producătorului.
După ce uleiul sau baițul s-a uscat, puneți capacele pe toate capetele șuruburilor vizibile.
Sfat: Pentru a spori stabilitatea, vă recomandăm să montați panoul din spate pe perete în mai multe locuri. Consultați un magazin de specialitate pentru sfaturi.
