Verificarea suportului

Comparație între diferitele tipuri de materiale

Tipul şi compoziţia peretelui au o influenţă decisivă asupra alegerii diblului potrivit. Însă există o soluţie pentru orice material de construcţie. Înainte de a da găurile pentru dibluri, efectuați o verificare a suportului.
Atunci când nu ştiţi ce se ascunde exact în spatele tencuielii, zugrăvelii sau tapetului, mici găuri de probă vă ajută să determinaţi tipul suportului. Praful rezultat în urma găuririi ajută la determinarea materialului din care este făcut peretele.

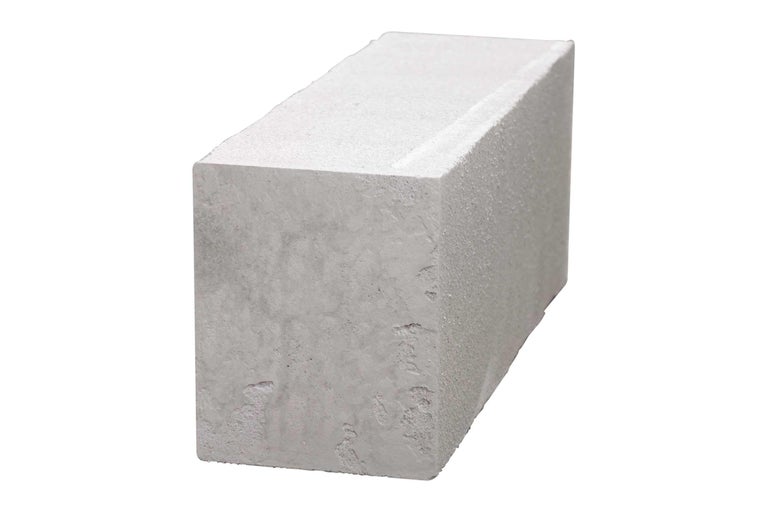

  • Beton

    Betonul este un material artificial, compus dintr-un amestec de ciment-aditivi-apă. Betonul se împarte în două grupe: beton normal şi beton uşor. Conform DIN 1045 betonul este marcat cu un C (Concrete = beton) şi două numere compuse din două cifre.
    La găurirea de probă, betonul produce un praf fin alb până la gri.

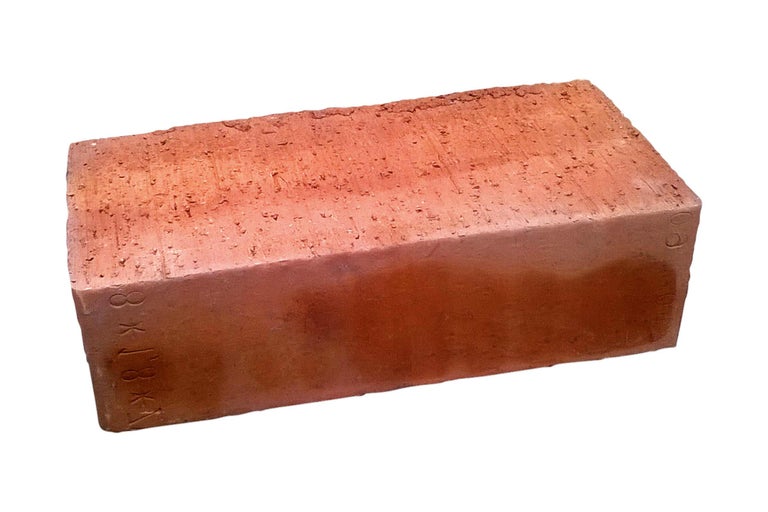

  • caramida plina

    Din cărămidă plină şi mortar se realizează zidăria. Deoarece rezistenţa la compresiune a cărămizilor este deseori mai mare decât cea a mortarului, ancorarea ar trebui să se realizeze întotdeauna în cărămidă. Cărămizile sunt de tipuri diferite, de ex. cărămizi pline cu structură densă. Aceste cărămizi pline nu au cavităţi şi sunt foarte rezistente la compresiune. Suprafaţa lor cavernoasă este sub 15%.
    La găurirea de probă, cărămida simplă furnizează un praf roşu inconfundabil.

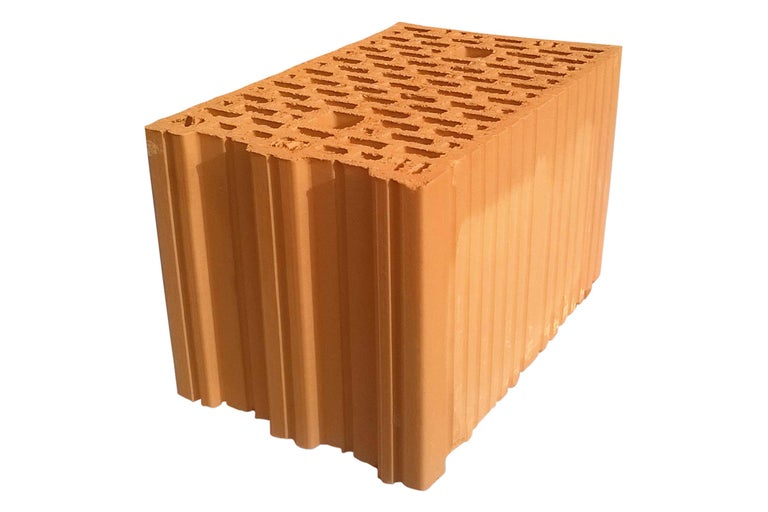

  • caramida perforata

    Cărămizile perforate, cu structură densă, sunt realizate deseori din acelaşi material, rezistent la compresie, ca şi cărămida plină cu structură densă, însă din cauza cavităţilor nu pot prelua presiunea. Din acest motiv, pentru fixare trebuie folosite ancore speciale pentru cavităţi, care pot depăşi aceste cavităţi.
    La găurirea de probă, cărămida perforată produce un praf roşu deschis/portocaliu. În plus, atunci când găuriţi puteţi sesiza că materialul este traversat de cavităţi.

  • BCA

    BCA-ul este puţin rezistent la compresie şi posedă foarte mulţi pori. Pentru fixarea optimă sunt necesare dibluri speciale, de ex. dibluri pentru BCA sau dibluri pentru rame.
    La găurirea de probă, BCA-ul produce un praf gri deschis, de granulaţie grosieră.

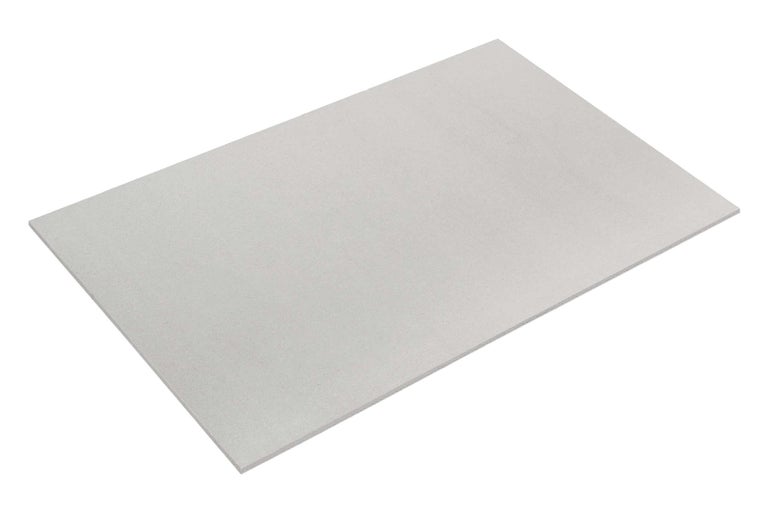

  • placi gipscarton

    Plăcile de perete, gipscartonul şi plăcile din ipsos armat cu fibră sunt plăci subţiri de rezistenţă redusă. În cazul acestora se folosesc ancore pentru cavităţi, care se ancorează în spatele plăcilor. Se vor respecta prevederile conform DIN 18183.
    La găurirea de probă, gispcartonul produce un praf fin şi alb. În plus, atunci când găuriţi veţi observa că în spatele plăcilor se găseşte o cavitate.

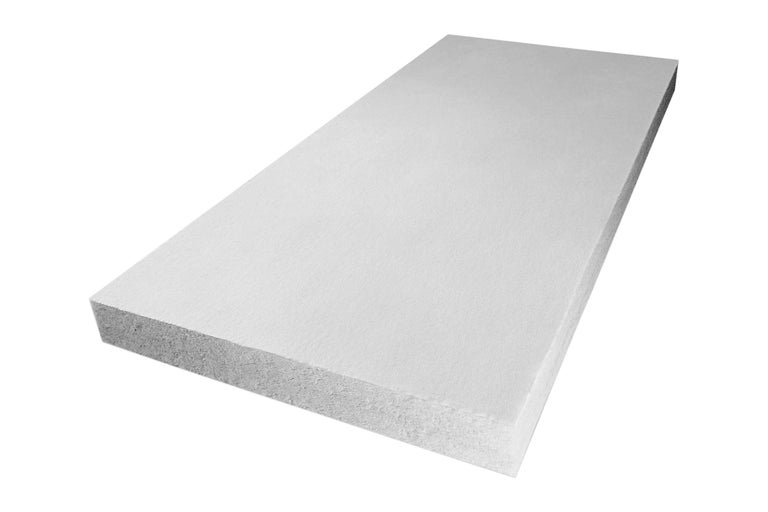

  • placi pentru izolatie

    Plăcile pentru izolaţie, precum plăcile din polistiren, plăcile din spumă rigidă din poliuretan etc., au o rezistenţă redusă la compresie şi posedă mulţi pori. În acest caz, ideale pentru fixările uşoare sunt diblurile speciale cu filet exterior mare.

din

Care dibluri se folosesc şi în ce scop?

Nu mai puteți vedea pădurea din cauza copacilor? HORNBACH vă ajută să găsiți întotdeauna diblul potrivit pentru proiectul dvs. Pentru aceasta, este în primul rând important să știți care sunt diferitele tipuri de dibluri și cum funcționează acestea.

Iată o prezentare generală:

Dibluri de expansiune și dibluri universale

  • dibluri expansiune

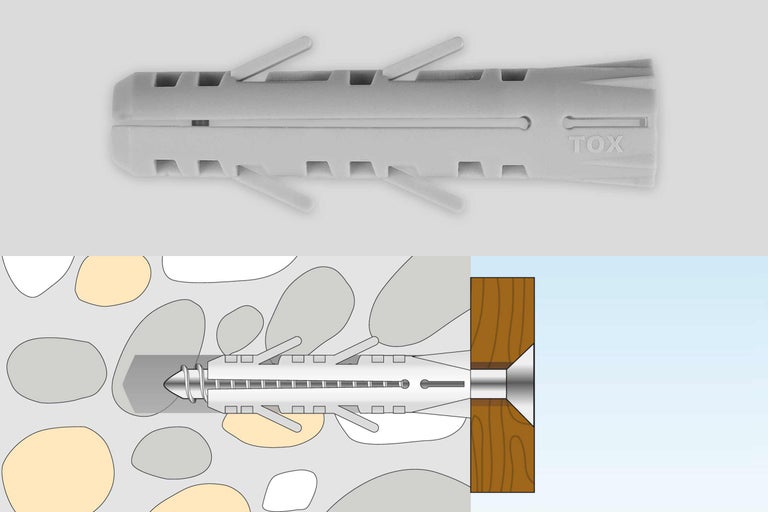

    Dibluri de expansiune

    Diblurile de expansiune sunt ideale pentru toate prinderile în material de construcţii plin.

    • Beton
    • Zidărie din cărămidă plină

  • dibluri universale

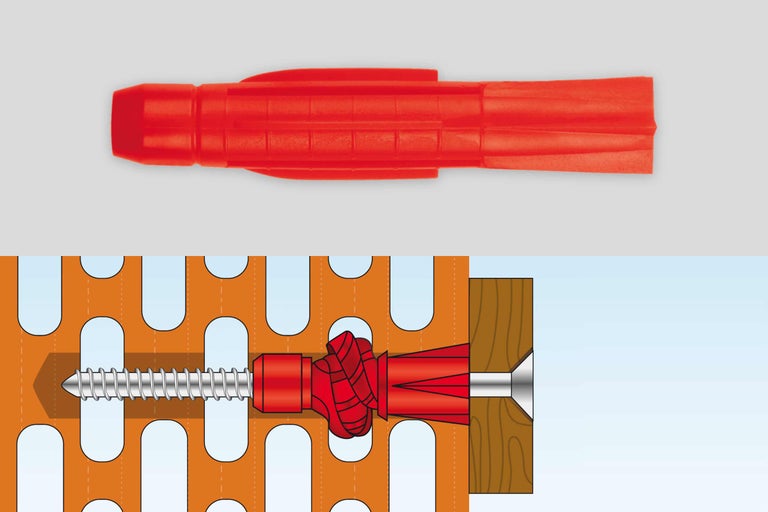

    Diblurile universale

    Diblurile universale sunt adecvate pentru orice perete. În beton şi cărămidă plină se extinde, fixându-se bine în suport. În cărămida perforată şi în plăcile de perete acţionează prin înnodare. Pentru a permite ancorarea, diblul are o piuliţă la capăt.
    Suporturi de fixare:

    • Beton
    • Zidărie din cărămidă plină
    • Cărămidă perforată
    • BCA
    • Plăci de perete, gips carton, plăci din ipsos armat cu fibră

  • dibluri de expansiune multizone

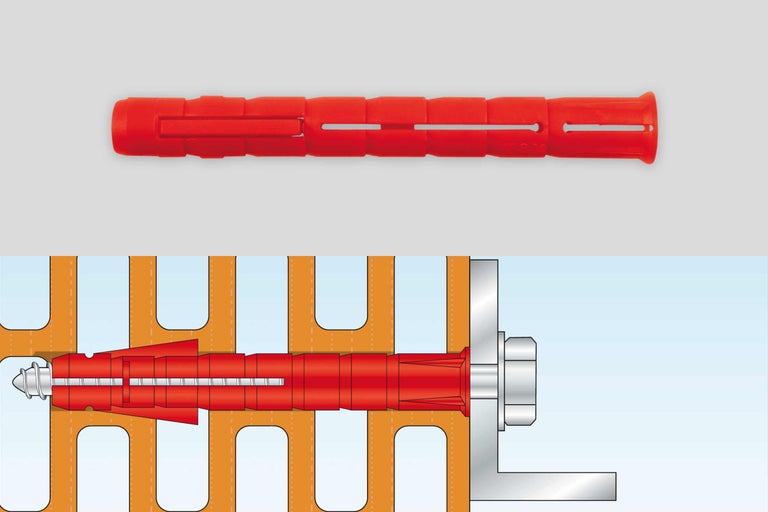

    Dibluri de expansiune multizone

    Aceste dibluri, denumite şi dibluri de expansiune paralele, sunt alcătuite din două corpuri de expansiune împărţite în două, decalate la 90°. Distribuţia forţelor în cărămidă are loc uniform şi blând în patru direcţii. Din acest motiv, aceste dibluri sunt adecvate special pentru cărămizi înalte cu goluri verticale, dar pot fi utilizate şi în cazul zidăriei vechi neregulate (de ex. renovări) şi zidăriei din cărămidă plină.
    Suporturi de fixare:

    • Beton
    • Zidărie din cărămidă plină
    • Cărămidă perforată
    • BCA

din

Ancore pentru cavități

  • dibluri pentru gipscarton

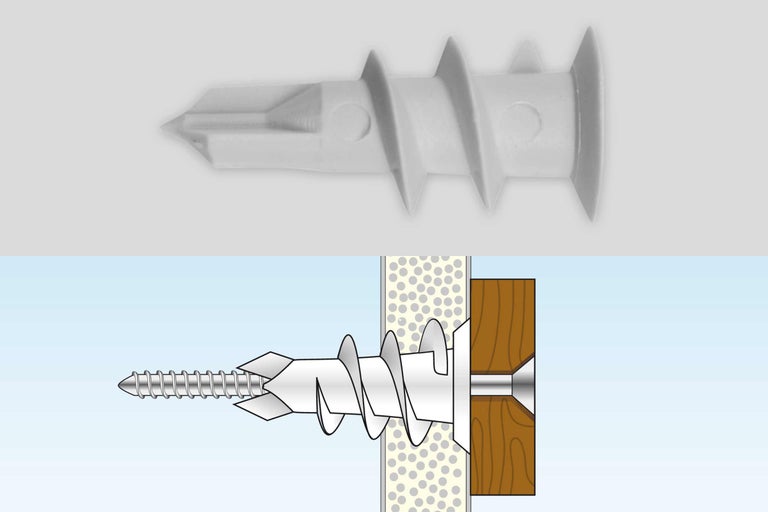

    Dibluri pentru gipscarton

    Diblurile pentru gipscarton se folosesc pentru montajele rapide pe plăci de gipscarton.
    Suporturi de fixare:

    • Plăci de perete
    • Gipscarton
    • Plăci gips armate

  • dibluri rabatabile cu arc

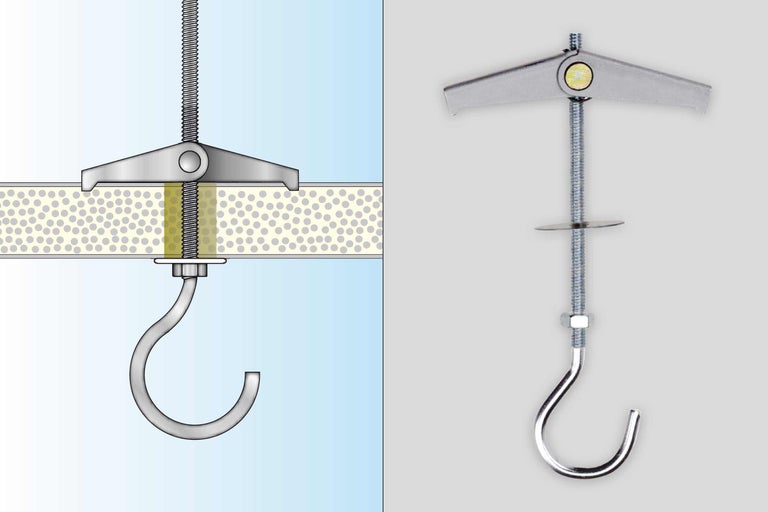

    Dibluri rabatabile cu arc

    Diblurile rabatabile cu arc sunt ideale pentru fixarea lămpilor, barelor pentru perdele etc.
    Suporturi de fixare:

    • Plăci de perete
    • Gipscarton
    • Plăci gips armate

  • ancore din metal

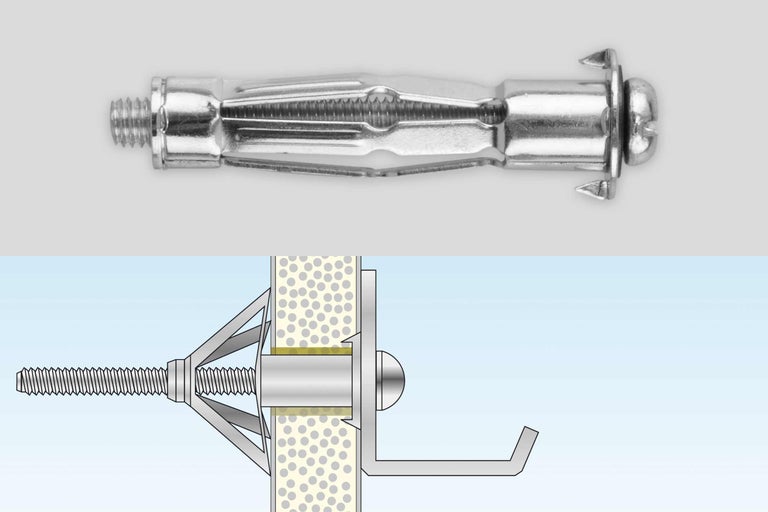

    Ancore din metal pentru cavităţi

    Ancorele din metal pentru cavităţi sunt ideale pentru fixarea unor sarcini mari cu ajutorul unor şuruburi metrice (M5 şi M6). Introducerea diblului în gaură are loc cel mai bine cu un cleşte de montaj special.
    Suporturi de fixare:

    • Plăci de perete
    • Gipscarton
    • Plăci gips armate

  • dibluri universale

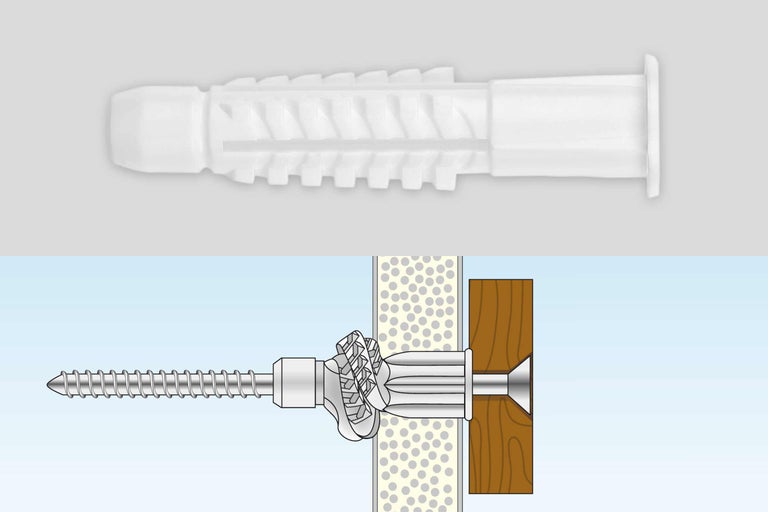

    Dibluri universale

    Diblurile universale se ancorează în spatele plăcilor şi cavităţilor. Pentru a permite ancorarea, diblul are o piuliţă la capăt. Diblurile universale pot fi folosite şi în materialele de construcţii pline.
    Suporturi de fixare:

    • Beton
    • Zidărie din cărămidă plină
    • Cărămidă perforată
    • BCA
    • Plăci de perete

din

Dibluri speciale

  • dibluri pentru rame

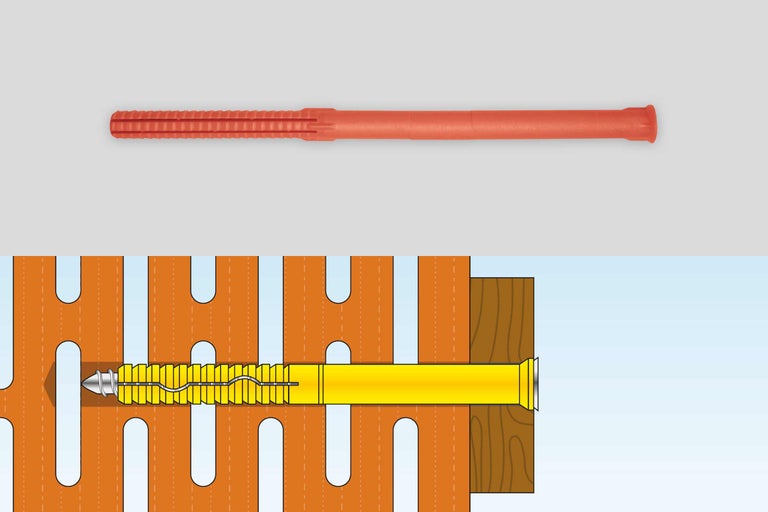

    Dibluri pentru rame

    Diblurile cu tijă lungă sunt potrivite pentru a fi introduse prin găurile date în cadrele ce trebuie montate.
    Suporturi de fixare:

    • Beton
    • Zidărie din cărămidă plină
    • Cărămidă perforată
    • BCA

  • Dibluri metalice de fixare cadre

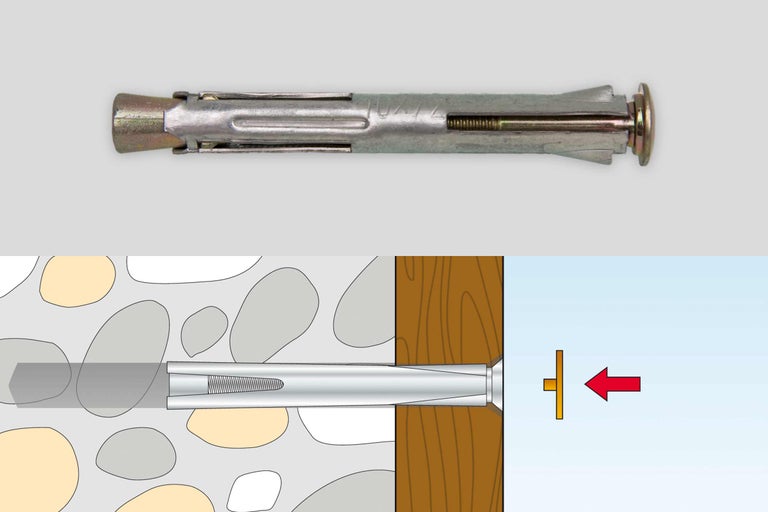

    Dibluri metalice de fixare cadre

    Diblurile metalice de fixare a cadrelor servesc la prinderea cadrelor de ferestre şi de uşi din lemn, metal şi plastic.
    Suporturi de fixare:

    • Beton
    • Zidărie din cărămidă plină
    • Cărămidă perforată
    • BCA

  • Dibluri pentru suruburi cui

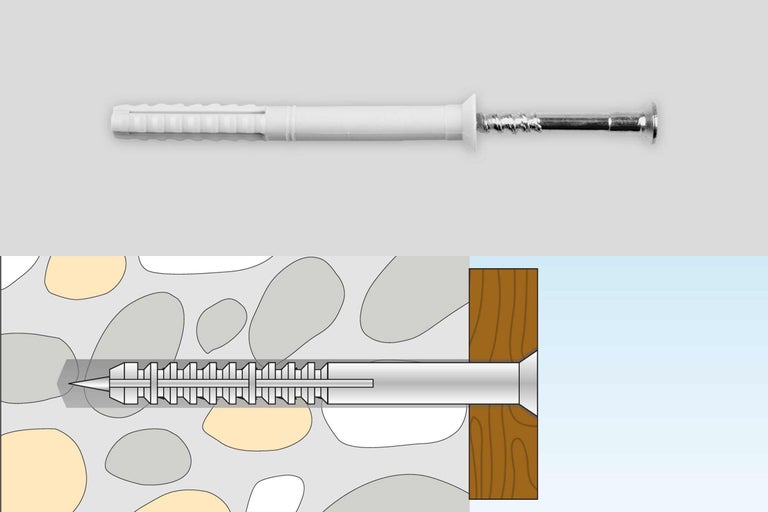

    Dibluri pentru şuruburi-cui

    Diblurile pentru şuruburi-cui sunt ideale pentru montarea prin lovire. Aşezaţi diblul şi loviţi şurubul-cui - gata!
    Suporturi de fixare:

    • Beton
    • Zidărie din cărămidă plină
    • BCA

  • Dibluri pentru BCA

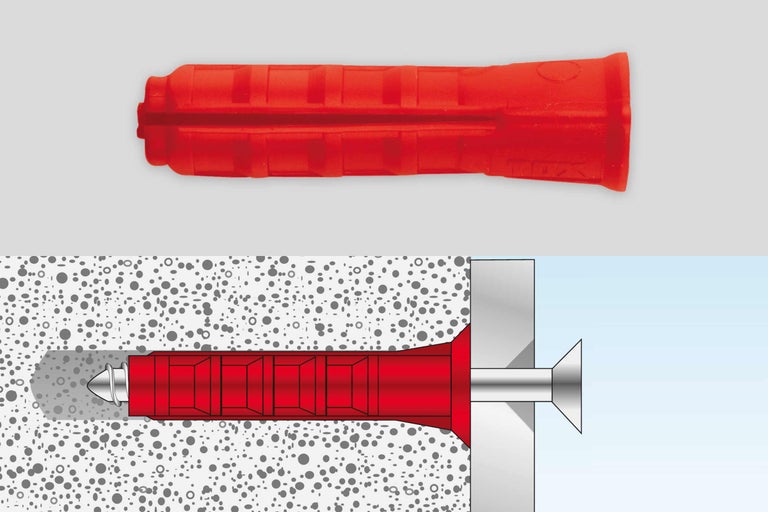

    Dibluri pentru BCA

    Diblurile speciale, de exemplu Dibluri pentru BCA servesc la ancorarea unor sarcini mari în blocuri de BCA netencuite.
    Suporturi de fixare:

    • Cărămidă perforată

  • Dibluri de fixare obiecte sanitare sau lavoare

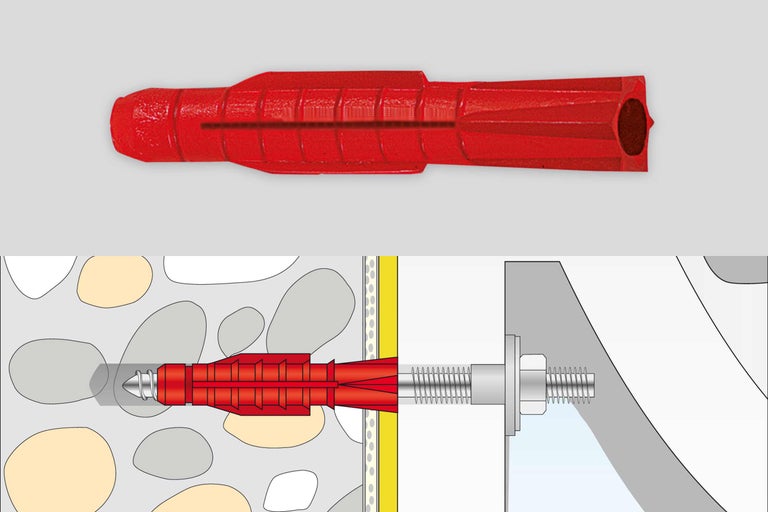

    Dibluri de fixare obiecte sanitare sau lavoare

    Aceste dibluri sunt special prevăzute pentru montarea obiectelor sanitare, de ex. lavoare.
    Suporturi de fixare:

    • Beton
    • Zidărie din cărămidă plină
    • BCA

  • Dibluri pentru izolatie

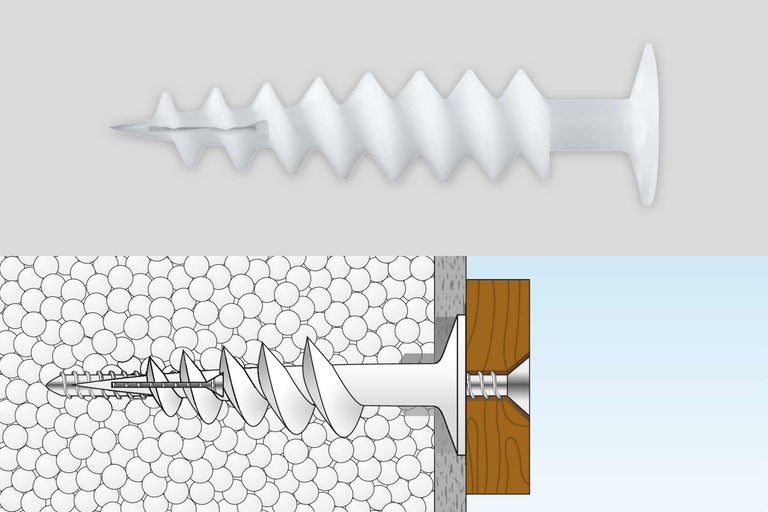

    Dibluri pentru izolaţie

    Diblurile pentru izolaţie sunt potrivite pentru fixarea cutiilor de scrisori, lămpilor de exterior etc. în izolaţia termică şi pentru îmbinarea plăcilor din spumă rigidă.
    Suporturi de fixare:

    • Plăci pentru izolaţie (plăci polistiren, plăci spumă rigidă din poliuretan etc.)

din

Ancore chimice

  • Ancore de legare

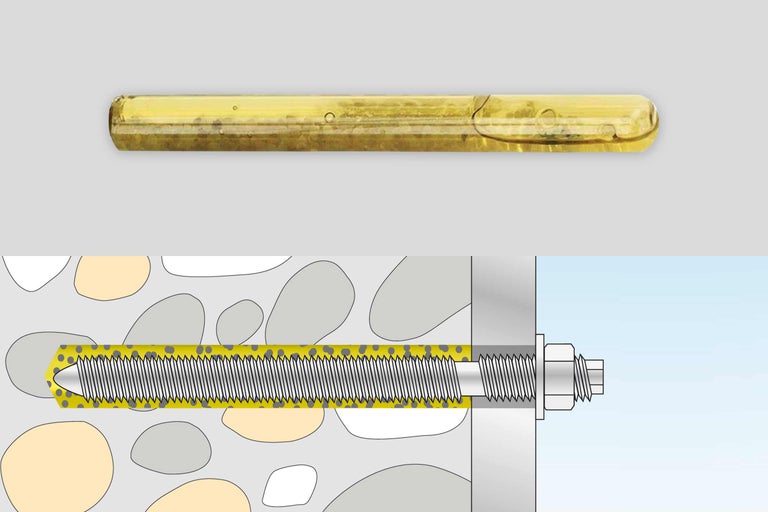

    Ancore de legare

    Ancorele de legare bicomponente sunt adecvate pentru ancorarea fără presiune de extindere. Sunt alcătuite dintr-un cartuş de mortar din sticlă, umplut cu o substanţă de consistenţă asemănătoare mierii din răşină poliesterică, întăritor şi nisip cuarţos ca material de umplutură. Tija filetată potrivită se introduce lent cu bormaşina.
    Suport de fixare: beton

  • Mortar de legare

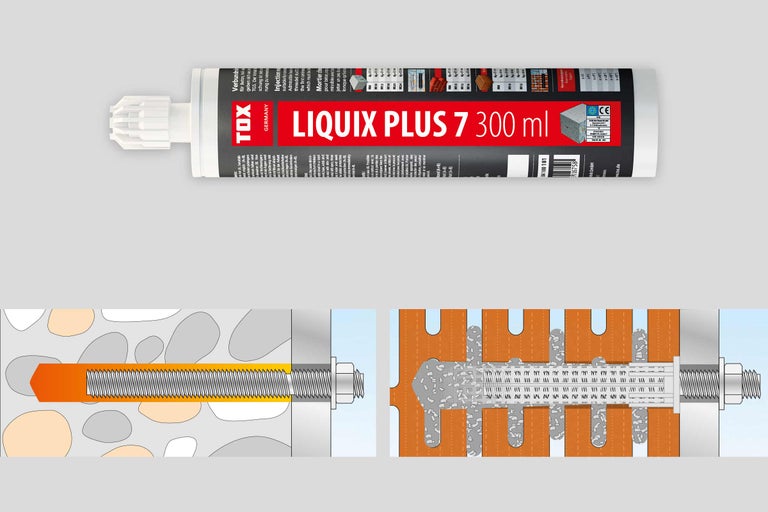

    Mortar de legare

    Ancorarea fără presiune de expansiune a mortarului de legare permite distanţe reduse faţă de margini şi de alte dibluri. Mortarul de legare este umplut cu un cartuş şi introdus în tija de ancorare.
    În cazul cărămizilor cu goluri şi camere, trebuie lucrat cu manşoane-sită, pentru a injecta mortar în găurile adânci.
    Suport de fixare: beton

din

Realizarea găurilor pentru dibluri - Aşa se procedează!

În funcţie de mărime şi de suport, găurile pentru dibluri se realizează cu o atenţie mai mare sau mai mică. Găuriţi întotdeauna în unghi drept şi nu modificaţi niciodată direcţia în timpul găuririi. Acest lucru este foarte important în special la materialele de construcţie moi.

Atunci când realizaţi găurile pentru dibluri, importante sunt două aspecte: adâncimea de găurire şi mărimea găurii.

Cu puţine excepţii, adâncimea de găurire trebuie să fie mai mare decât adâncimea de ancorare. În special în cazul diblurilor din plastic este nevoie de spaţiu pentru a prelua şurubul, care, în principiu, iese puţin din vârful diblului. În general, la fiecare produs este indicată şi adâncimea corectă de găurire. Dacă adâncimea de găurire nu este indicată, se adaugă + 10 mm la lungimea diblului.
În cazurile normale, pentru mărimea găurii este valabilă relaţia: diametru diblu = diametru gaură.
La materiale de construcţie moi, gaura trebuie să fie cu 1 mm mai mică decât diametrul diblului.
Metoda de găurire se alege în funcţie de substratul în care se dă gaura.

Găurire rotativă* Găurire cu percuţie Găurire cu ciocan perforator
Maşină de găurit fără percuţie Maşină de găurit cu percuţie
uşoară
Ciocan rotopercutor
cu percuţie puternică şi
progres de găurire rapid.
Pentru suporturi precum

  • BCA
  • zidăria cu goluri
  • plăci de perete
  • cărămidă perforată
Pentru suporturi din
zidărie cu structură densă, de ex.

  • cărămidă plină
  • cărămizi pline silico-calcaroase
  • etc.
Pentru suporturi din
materiale cu structură densă, precum

  • beton
  • piatră naturală
  • etc.

* În cazul găuririi rotative, atenţie ca punţile dintre materialele de construcţie să nu se rupă, iar gaura să nu devină prea mare.

Rețineți!

  • Înainte de a realiza găurile pentru dibluri, ar trebui să verificaţi suportul de montaj cu un detector de cabluri electrice şi ţevi. Dispozitivul detectează cablurile electrice şi conductele de apă, precum şi armătura.
  • Înainte de introducerea diblului, curăţaţi gaura prin aspirare sau suflare.
  • În cazul prinderilor pe pereţi placaţi cu plăci ceramice, găuriţi plăcile mereu prin găurire rotativă. Pentru găurire sunt potrivite burghiele normale pentru piatră. Ideal este să aşezaţi diblurile în rosturile dintre plăci. În acest fel, plăcile ceramice rămân intacte.
  • În cazul prinderilor în cărămizi sau blocuri cu goluri, asiguraţi-vă că jumătatea din faţă a zonei de expansiune a diblului este ancorată minim într-un perete de piatră.
  • Capacitatea maximă de susţinere a diblurilor de expansiune din nailon este atinsă numai atunci când alegeţi cel mai mare diametru de şurub. Vârful şurubului trebuie să depăşească lungimea diblului cu minim un diametru de şurub.

Distanța corectă dintre dibluri

Pentru ca sarcinile incidente să poată fi preluate de la diblu în substrat în condiţii de siguranţă, iar diblul să nu se rupă sau să se deterioreze, diblurile trebuie montate la anumite distanţe.
Distanţa faţă de marginea materialului de construcţie este aşa-numita distanţă de margine. Distanţele dintre dibluri se numesc distanţe de axă.

În cazul diblurilor din plastic, distanţa de margine este, de regulă, dublul adâncimii de ancorare (= A).
Distanţa dintre dibluri este de patru ori adâncimea de ancorare.

Formulat succint: distanţă de margine = 2 x A distanţă între dibluri = 4 x A

ancorare

Tipuri de montaj

  • Montare in suport

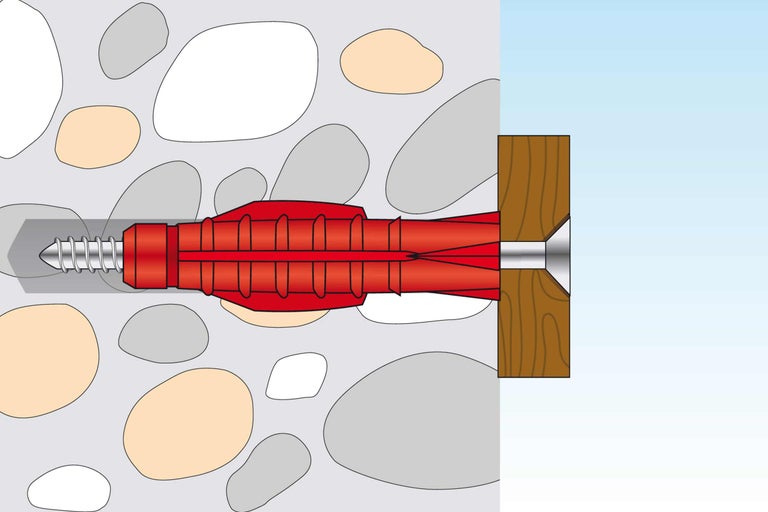

    Montare în suport

    Diblul introdus este aliniat la faţa suportului de ancorare, respectiv la faţa suprafeţei materialului de construcţie.
    În acest caz, piesa care trebuie fixată se montează pe diblu, iar şurubul se înşurubează prin piesă până în diblu.

  • Montare in piesa si suport

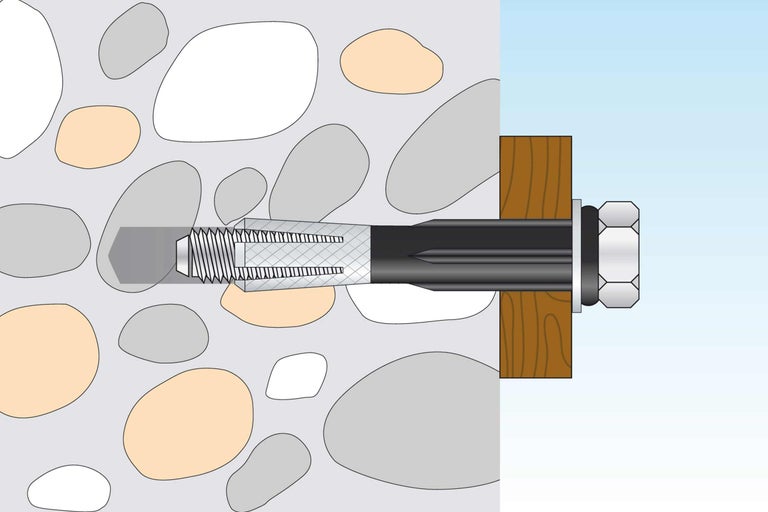

    Montare în piesă și suport

    Piesa de montat şi suportul de montare sunt găurite cât diametrul diblului. Partea de expansiune a diblului este introdusă în substratul de ancorare, trecând prin piesa de montat, şi apoi se extinde. Capul diblului se găseşte pe piesa de montat şi limitează astfel adâncimea de montaj.

  • Montare distantata

    Montare distanțată

    Piesa de montat se fixează la o anumită distanţă de suprafaţa de ancorare pentru a rezista la compresie şi la tracţiune. Pentru acestă metodă de montaj se folosesc de regulă dibluri metalice cu locaş interior care să preia tijele înfiletate cu contrapiuliţă.

din

Lungimea corectă a şuruburilor

În fiecare diblu se introduce apoi un şurub de fixare. Grosimea şi lungimea şurubului trebuie alese în funcţie de diblu. Numai dacă cele două piese sunt compatibile, vor ţine sarcinile pe suportul de fixare în condiţii de siguranţă.

Pentru a determina lungimea şuruburilor, aplicaţi următoarea formulă:
lungime şurub = lungime diblu + grosime piesă de montat + diametru şurub

Rețineți!

Cum acţionează un diblu?

Pentru ca diferitele forţe care acţionează asupra diblului să poată fi conduse mai departe în substrat, se folosesc diferite mecanisme de susţinere:

  • Legătura prin fricţiune:
    În acest caz, partea de expansiune a diblului este presată spre peretele găurii.
  • Legătura prin formă:
    În acest caz, geometria diblului se adaptează la forma substratului, respectiv a găurii.
  • Legătura prin material:
    În acest caz, diblul este unit cu suportul prin intermediul unui mortar.
