Planificarea rețelei electrice exterioare
Înainte de a începe săpăturile, stabiliți traseele și consumatorii.
- Consumatori: Identificați punctele pentru iluminat, prizele de terasă sau pompa de grădină.
- Siguranță: Instalația trebuie protejată obligatoriu prin dispozitive de curent rezidual (RCD) și trebuie să respecte gradul de protecție IP (minimum IP44).
- Control: Alegeți metodele de comutare – senzori de mișcare, întrerupătoare crepusculare sau smart home.
Tipul de cablu depinde de locul unde va fi poziționat: în sol sau la suprafață.
| Aplicație | Tipul cablu | Secțiune recomandată |
|---|---|---|
| Subteran (general) | YMvK-as / XMvK-as (cu armătură) | 3×2,5 mm² |
| Iluminat exterior | XMvK-as / YMvK-as | 3×1,5 mm² |
| Prize (sarcini mari) | YMvK-as | 3×2,5 mm² |
- Cablurile subterane (tip „as”): Dispun de un ecran metalic de împământare pentru protecție mecanică suplimentară.
- Cablurile la suprafață: Pentru montajul pe pereți sau garduri, se folosește cablu XMvK protejat în corespondent de canal de cablu sau tub rigid.
Cablurile îngropate trebuie să respecte norme stricte pentru a evita secționarea accidentală.
- Adâncimea: Minimum 60 cm (sub linia de îngheț și ferit de uneltele de grădinărit).
- Protecție: Așezați cablul pe un pat de nisip (fără pietre ascuțite) și introduceți-l într-o conductă de protecție flexibilă.
- Conexiuni: Utilizați îmbinări impermeabile (cutii de joncțiune cu gel sau garnituri) pentru orice ramificație subterană.
Pozarea cablului subteran
Dacă instalați o rețea de energie electrică în pământ, aveți nevoie de un cablu subteran YMvK-as. Acest cablu este robust, echipat cu un ecran de împământare și special conceput pentru instalarea subterană în siguranță. Săpați șanțul la o adâncime de cel puțin aproximativ 60 cm și, de preferință, așezați cablul într-o conductă de protecție, astfel încât să fie protejat suplimentar împotriva umezelii și presiunii. Asigurați-vă că cablul este întotdeauna pozat pe un pat de nisip, fără pietre ascuțite care ar putea deteriora teaca. Pentru iluminat, se utilizează de obicei 3×1,5 mm²; pentru prize și aparate mai grele, cum ar fi un încălzitor de terasă, alegeți 3×2,5 mm². Acest lucru asigură că sistemul electric exterior este conectat în siguranță și durabil.
Fiecare element exterior trebuie să reziste intemperiilor.
- Prize exterioare: Alegeți modele cu capac rabatabil și grad de protecție IP44 sau superior. Montați-le pe suprafețe solide, ferite de jeturi directe de apă.
- Cutii de joncțiune: Instalați o cutie de joncțiune imediat ce cablul iese din pământ pentru o tranziție curată către corpurile de iluminat sau prize.
Instalarea pas cu pas: fluxul de lucru

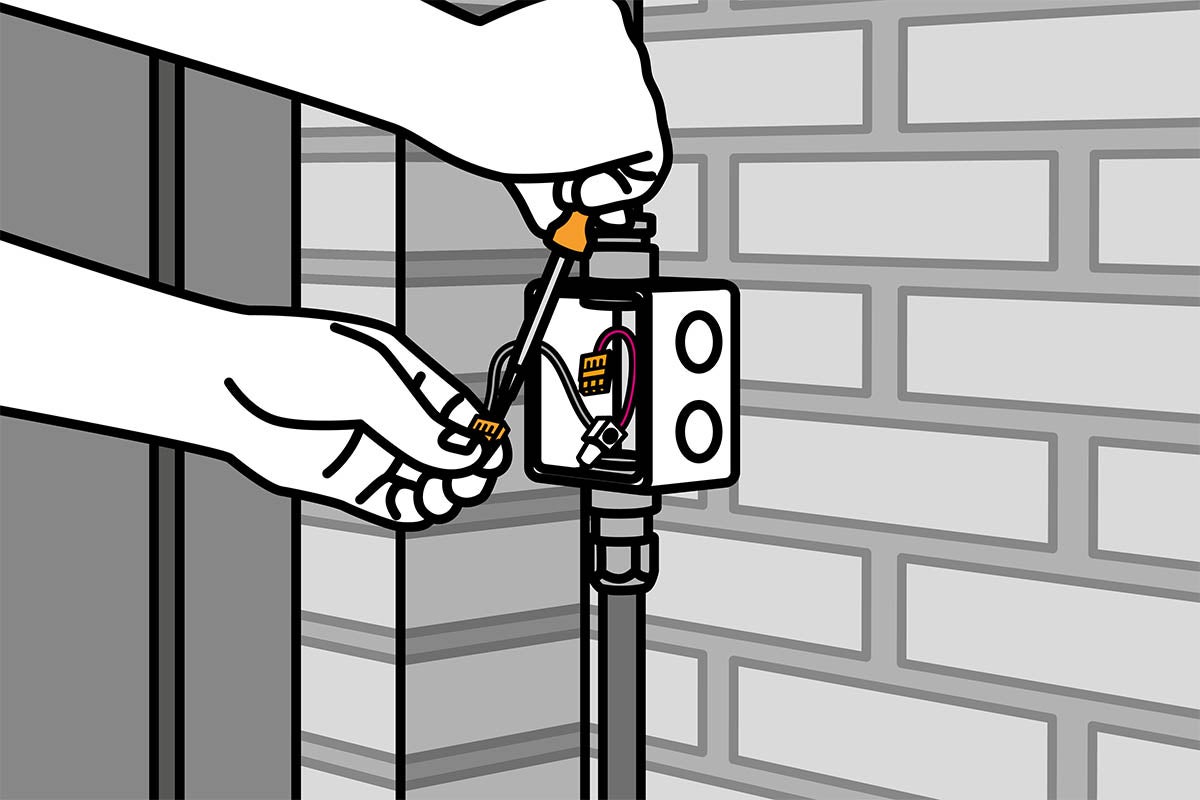

Pregătirea conexiunilor
Perforați deschiderile în cutia de joncțiune și folosiți garnituri etanșe. Dezizolați conductorii cu grijă, folosind un clește specializat, pentru a nu deteriora firele interne.

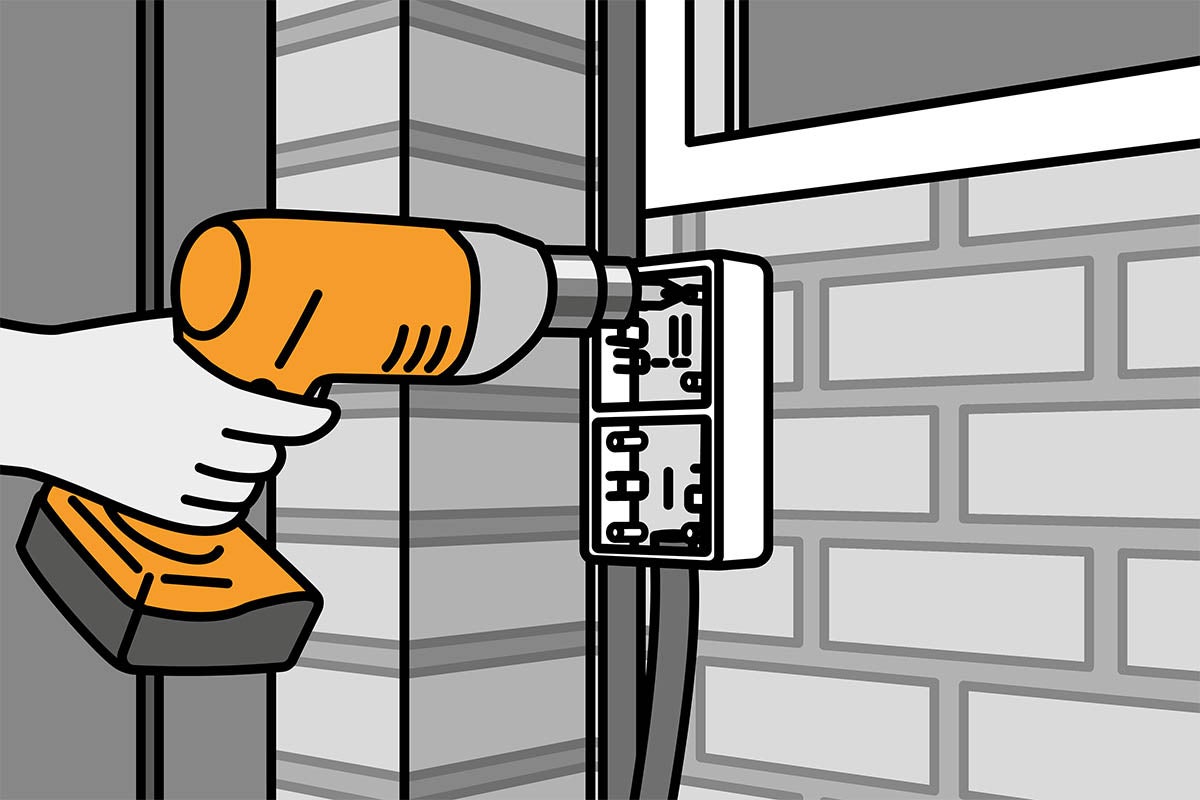

Montarea aparatelor
Fixați întrerupătoarele sau prizele pe perete folosind dibluri și șuruburi adecvate suportului (tencuială, lemn sau beton).
135,00 lei*/ buc.
945,00 lei*/ buc.
758,00 lei*/ buc.
399,00 lei*/ buc.
935,00 lei*/ buc.

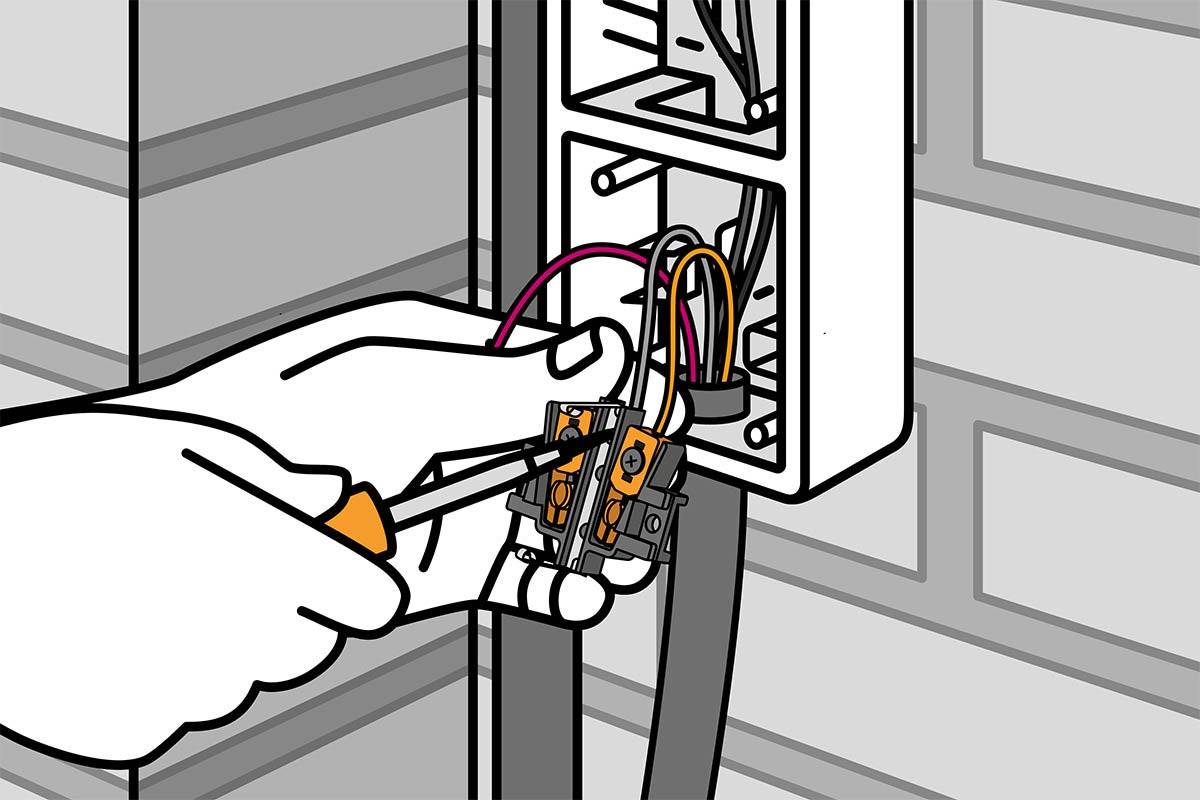

Cablarea și codul culorilor
Respectați standardele pentru siguranță:
- Maro: Fază (L)
- Albastru: Nul (N)
- Galben-Verde: Împământare (PE) – esențială pentru siguranța la exterior!
- Circuite separate: Pentru consumatori mari (încălzitoare de terasă, pompe de piscină), trageți circuite dedicate din tabloul principal.
- Protecția animalelor: Stingeți luminile exterioare noaptea sau folosiți senzori de mișcare pentru a reduce poluarea luminoasă și a proteja biodiversitatea.
- Huse de protecție: Dacă aveți prize montate în zone expuse, asigurați-vă că husele de protecție sunt închise când nu sunt utilizate.
O instalație electrică exterioară bine executată crește valoarea și confortul locuinței dumneavoastră. Prin utilizarea cablurilor tip YMvK-as și a cutiilor etanșe, vă asigurați că sistemul va funcționa fără probleme zeci de ani.
