Instalații sanitare: lipirea țevilor din metal și plastic

Peste tot unde se utilizează țevi, există și racorduri pentru țevi. Aici aveți o prezentare generală a diferitelor tipuri de îmbinări:

• îmbinări drepte
• schimbări de direcție prin intermediul unor coturi
• ramificații cu teuri
• îmbinări cu piesele de montaj
• puncte de decuplare pentru lucrări de montaj și de întreținere
• îmbinarea unor țevi cu diametre diferite
• reducții, respectiv schimbarea diametrului
• între diferite materiale ale țevilor: de exemplu, între țevi de oțel și țevi de cupru se instalează fitinguri din alamă sau mai bine din alamă roșie.

Îmbinarea ţevilor de cupru

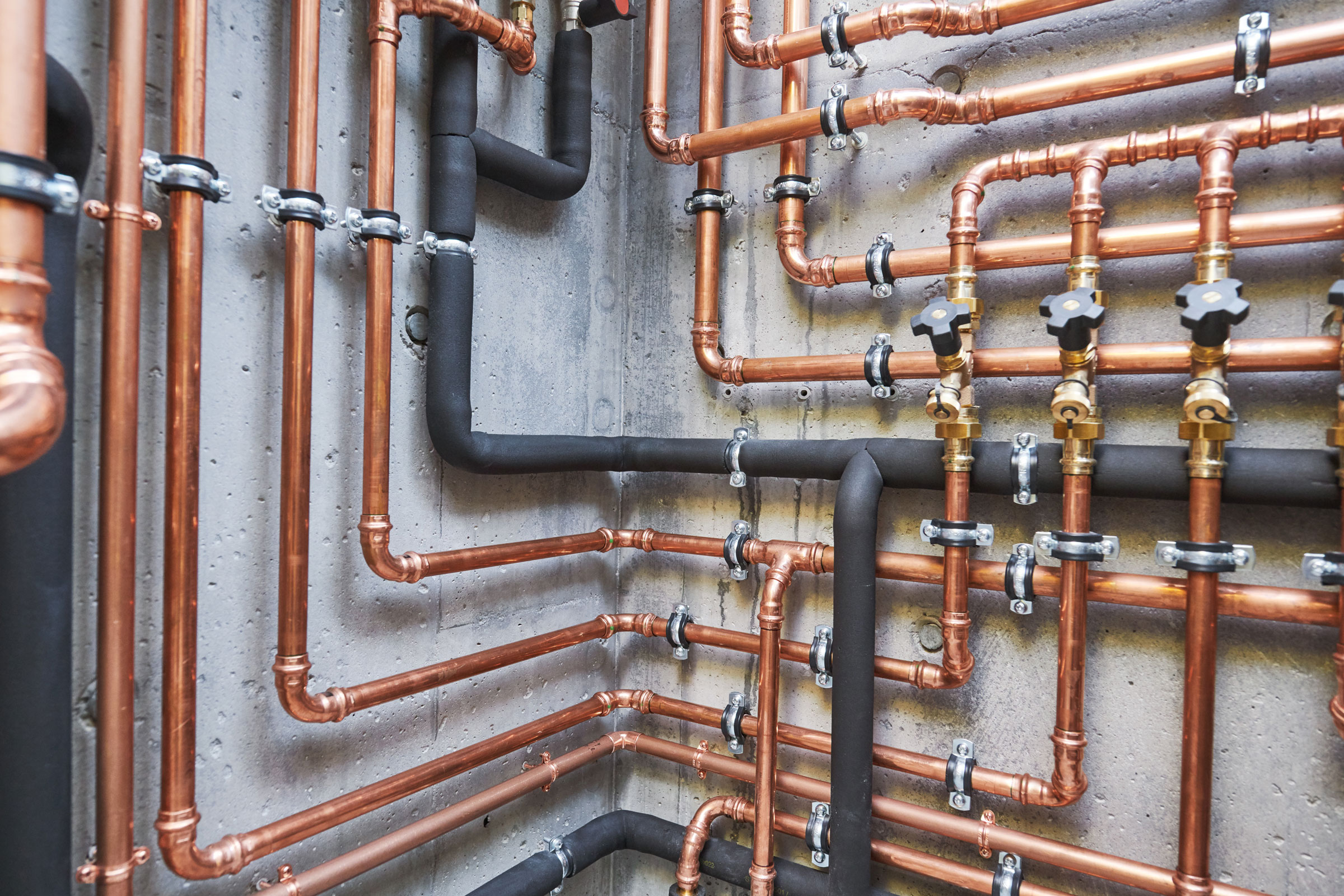

Țevile de cupru pot fi îmbinate pe diferite căi. De obicei, acestea sunt fixate cu strângere, comprimate, presate sau lipite cu aliaj.

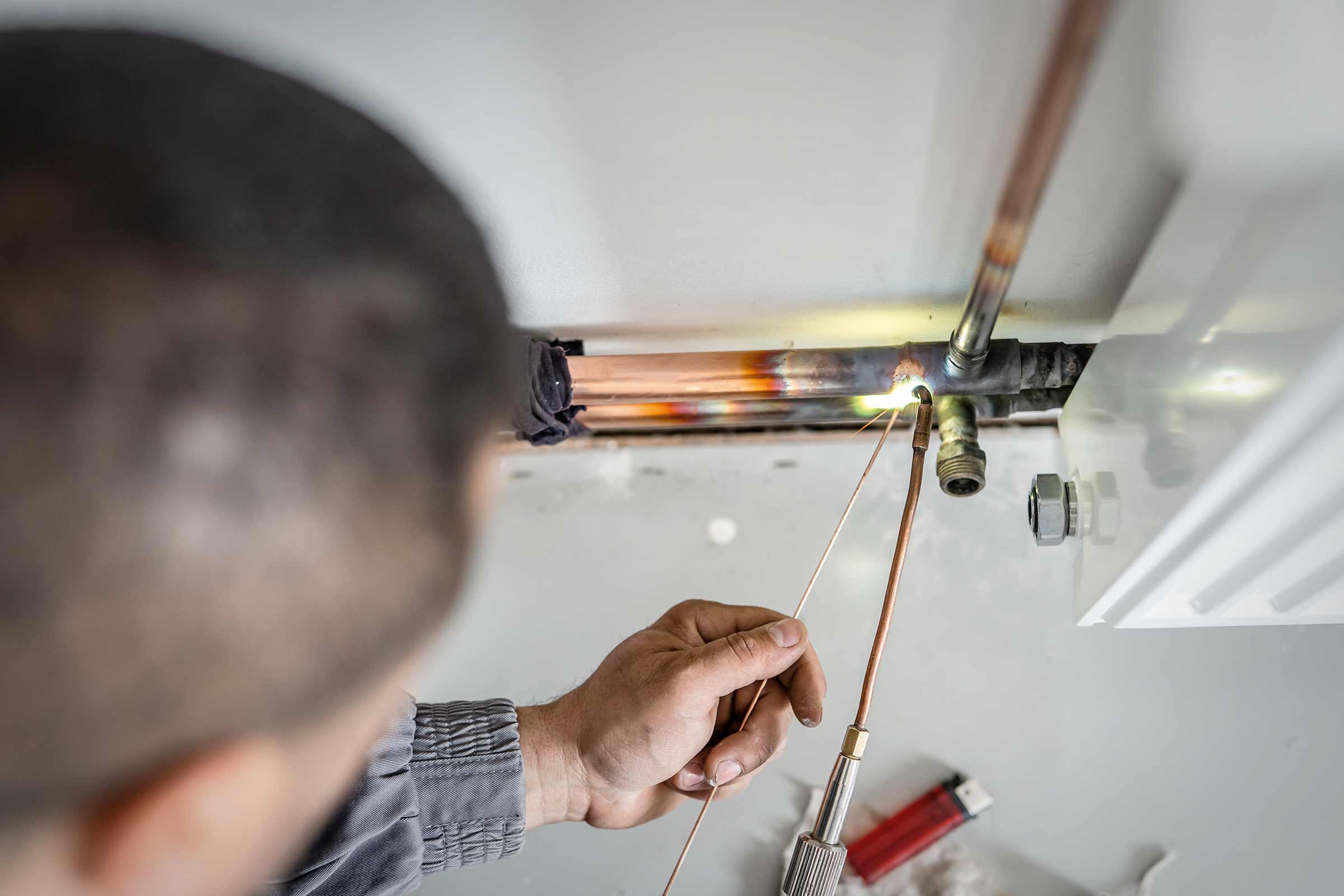

Cine dorește să creeze racorduri cu țevi de cupru apelează adesea la ciocanul de lipit. Acest lucru este valabil în special pentru conducte din cupru pentru apă potabilă. Din motive de protecție împotriva coroziunii (până la DN/diametrul nominal 25) se utilizează de regulă procedeul de lipire cu aliaj moale.

Pentru realizarea legăturilor aveți nevoie de fitinguri cu lipire cu aliaj, de un ciocan de lipit, precum și de aliaj de lipit și de flux pentru lipit. La lipirea cu aliaj aveți grijă ca suprafața de îmbinare să fie pe cât posibil de mare, pentru ca forțele să poată fi transferate bine.

Mai multe informații despre lipirea cu aliaj dur și cu aliaj moale găsiți în ghidul următor:

Fitingurile cu presare permit o prelucrare adecvată, rapidă și, în special, sigură, deoarece țevile trebuie doar tăiate la lungimea dorită și îmbinate cu ajutorul fitingului de presare. Fitingurile cu presare au următoarele avantaje:

• economie de timp datorită prelucrării rapide
• tehnică sigură de prelucrare fără flacără
• fără transport de butelii grele cu gaz
• aspect curat prin prelucrarea precisă
• Controlul presării „etanș/neetanș” este posibil imediat după montare.

Sistemul de îmbinare este alcătuit simplu și dispune numai de un element de etanșare EPDM. Astfel, el este adecvat pentru conducte de încălzire și pentru conducte de apă potabilă.

Dacă țeava de cupru se utilizează la o conductă de gaz, țevile de cupru pot fi îmbinate prin intermediul unor fitinguri speciale pentru gaz. Fitingurile pentru gaz nu sunt adecvate pentru apă potabilă. Pentru a putea să diferențiați bine fitingurile, acelea pentru gaz au un marcaj galben.

Atenție: pentru fitingurile cu presare pentru gaz ar trebui să solicitați montarea de către un instalator calificat, autorizat pentru montarea instalațiilor de gaz.

Țevile de cupru pot fi îmbinate rapid și cu îmbinări filetate cu inel de strângere. Cu acestea puteți realiza racorduri de țevi la preț convenabil, fără a avea nevoie de clește sau fălci de presat.

Trebuie doar să strângeți piulița cu ajutorul unei chei uzuale, realizând astfel o îmbinare absolut etanșă.

Prin strângere, inelul de strângere este deformat, fixând astfel capul de susținere. Pe lângă țeavă și piesa de legătură, mai aveți nevoie doar de un dispozitiv pentru tăiat țevi de cupru, de o cheie fixă, precum și de un dispozitiv de calibrat țevi și de unul pentru debavurarea țevilor.

Îmbinările filetate cu comprimare se utilizează mai ales în cazul instalațiilor sanitare. Sistemul constă dintr-o piuliță olandeză de formă conică, care este comprimată cu inelul de etanșare pe așa-numitul con de fixare. Urmează un inel de distanțare, care previne rotirea și deteriorarea garniturii de cauciuc, apoi garnitura de compresie. Aceasta din urmă realizează etanșarea propriu-zisă dintre țevi.

Pentru instalare nu aveți nevoie de nimic altceva decât de o cheie fixă.

Pentru țevi din oțel zincat și țevi din alamă netratate sau cromate se utilizează preponderent fitinguri filetate. Îmbinați pur și simplu țevile și fitingurile prin înșurubare. Fitingul asigură etanșeitatea, fără a fi necesară lipirea cu aliaj, sudarea, fixarea cu strângere sau presarea.

Pentru ca îmbinarea să și rămână într-adevăr etanșă, pe lângă fitingul filetat mai aveți nevoie de cânepă de etanșare sau de bandă de etanșare pentru filete.

Pentru instalare mai aveți nevoie în plus de un clește pentru pompe de apă – alte unelte speciale nu sunt necesare.

Pentru țevile de alamă și de oțel există și fitinguri cu comprimare și cu fixare prin strângere. În cazul țevilor din oțel inoxidabil lucrurile stau altfel. Acelea trebuie îmbinate cu fitinguri cu presare, ceea ce se derulează exact ca la țevile de cupru.

Îmbinarea țevilor din material plastic

Țevile din material plastic pot fi lipite, sudate, înșurubate și introduse una în alta. Fitingurile cu lipire se utilizează adesea în domeniul apei potabile și în cel de evacuare a apei uzate. Însă depinde de materialul respectiv dacă o țeavă din material plastic poate fi lipită. De exemplu, țevile de PE sau PB nu sunt potrivite pentru îmbinări prin lipire. Acestea trebuie sudate.

Pentru îmbinarea între ele a țevilor prin lipire, de cele mai multe ori sunt necesari 7 pași:

1. Tăierea țevii la lungimea corespunzătoare
2. Debavurarea și șanfrenarea capetelor
3. Introducerea țevii în mufă, în cot sau în alt element similar și marcarea adâncimii de introducere
4. Curățarea suprafețelor – acestea trebuie să fie fără praf, fără unsori și uscate
5. Aplicarea adezivului
6. Introducerea țevii în fiting și presare în vederea fixării
7. Îndepărtarea resturilor de adeziv

La sudarea țevilor, două piese sunt unite nedetașabil una cu cealaltă prin topirea parțială a materialul plastic. Pentru aceasta există diferite metode. Cea mai simplă este sudarea cu un aparat special, așa-numita plită de lipit și sudat țevi. În acest proces apăsați cele două capete de țeavă ferm pe cele două capete fierbinți, până când materialul începe să se topească. Ulterior presați capetele cu forță unul de celălalt până când materialul plastic se întărește.

Pentru îmbinări mai stabile utilizați cel mai bine baghete pentru sudură și lipire pentru material plastic, care trebuie să fie, bineînțeles, din același material ca și țevile și fitingurile pe care doriți să le îmbinați. De obicei, acestea sunt țevi de PPR și PEX-Al.

În domeniul profesional, pentru sudarea țevilor din material plastic se utilizează de cele mai multe ori extrudere manuale. Însă puteți suda țevile și cu ajutorul unui pistol cu aer cald.

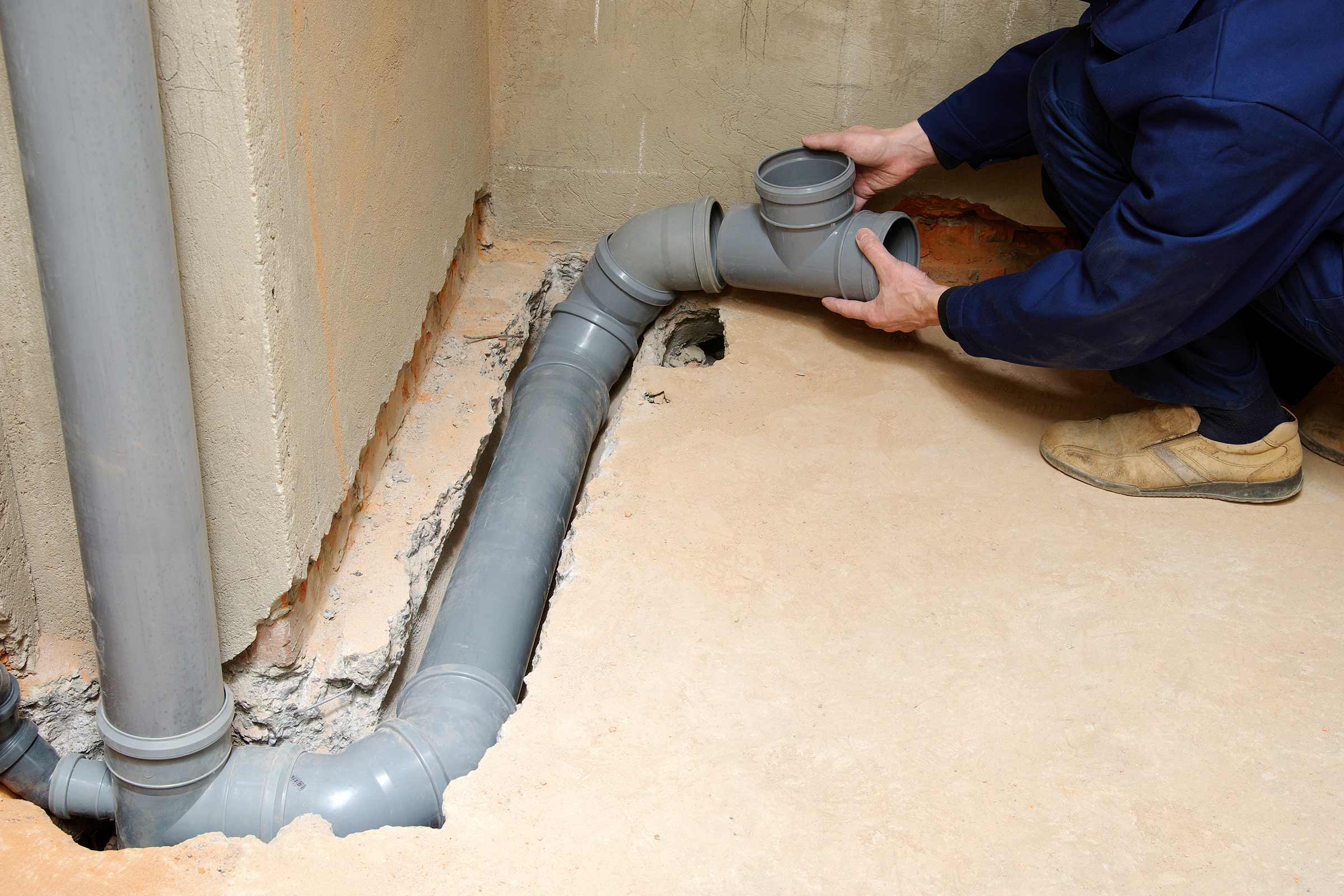

Multe țevi din material plastic pot fi introduse simplu una în alta sau îmbinate prin înșurubare. Printre altele, sifoanele și țevile de scurgere sunt îmbinate între ele în acest mod. Această îmbinare simplă, rapidă și deloc complicată este posibilă în aceste cazuri pentru că practic asupra țevilor nu acționează presiune și ele sunt supuse la temperaturi scăzute.

Pentru îmbinări nedetașabile mai stabile mai există tehnologia cu manșoane glisante. Acestea se găsesc în oarecare măsură la instalațiile de încălzire. În acest sens, introduceți mai întâi un manșon pe țeavă. Ulterior îmbinați liber țeava cu un fiting special, care are canale pe partea exterioară. Când deplasați acum manșonul în direcția fitingului, presați fitingul și țeava laolaltă. În acest proces, canalele fitingului se îngroapă în partea interioară a țevii de material plastic. Nu este necesară o garnitură de etanșare suplimentară.

Aceste țevi constau din mai multe materiale – cel mai adesea aluminiu și material plastic. Pentru îmbinări sunt avute în vedere în principal fitinguri cu presare și înșurubare, respectiv cu comprimare. Fitingurile cu presare sunt alcătuite mai complex comparativ cu produsele pentru țevi de cupru. Ele sunt alcătuite din:

• un corp de alamă;
• două o-ringuri, care compensează dilatația termică a țevii, creând astfel o etanșare perfectă;
• un manșon din oțel inoxidabil, care este deformat prin presare;
• un inel din plastic transparent, care îmbină manșonul din oțel inoxidabil cu corpul din alamă.

Realizarea îmbinărilor este în ambele cazuri similară cu cea de la țevile de cupru.

În domeniul tehnologiei de alimentare apar în permanență pe piață produse noi, care vă facilitează montarea. Așadar este recomandabil ca înainte de cumpărare să aflați dacă există noutăți cu care munca dumneavoastră să devină și mai eficientă.
