Montarea coșului de fum cu perete dublu (cu izolație)

Montarea coșului de fum cu perete dublu (cu izolație)

Sistemul de evacuare a gazelor cu montare pe doi pereţi reprezintă soluția atunci când doriți să instalați noul șemineu la peretele exterior, dar în acel loc nu există un coș de fum disponibil. Aici veți afla cum să montați în mod profesionist un șemineu din oțel pe doi pereți.

Grad de dificultate

Aveți nevoie de următoarele

Materiale

Pașii de lucru

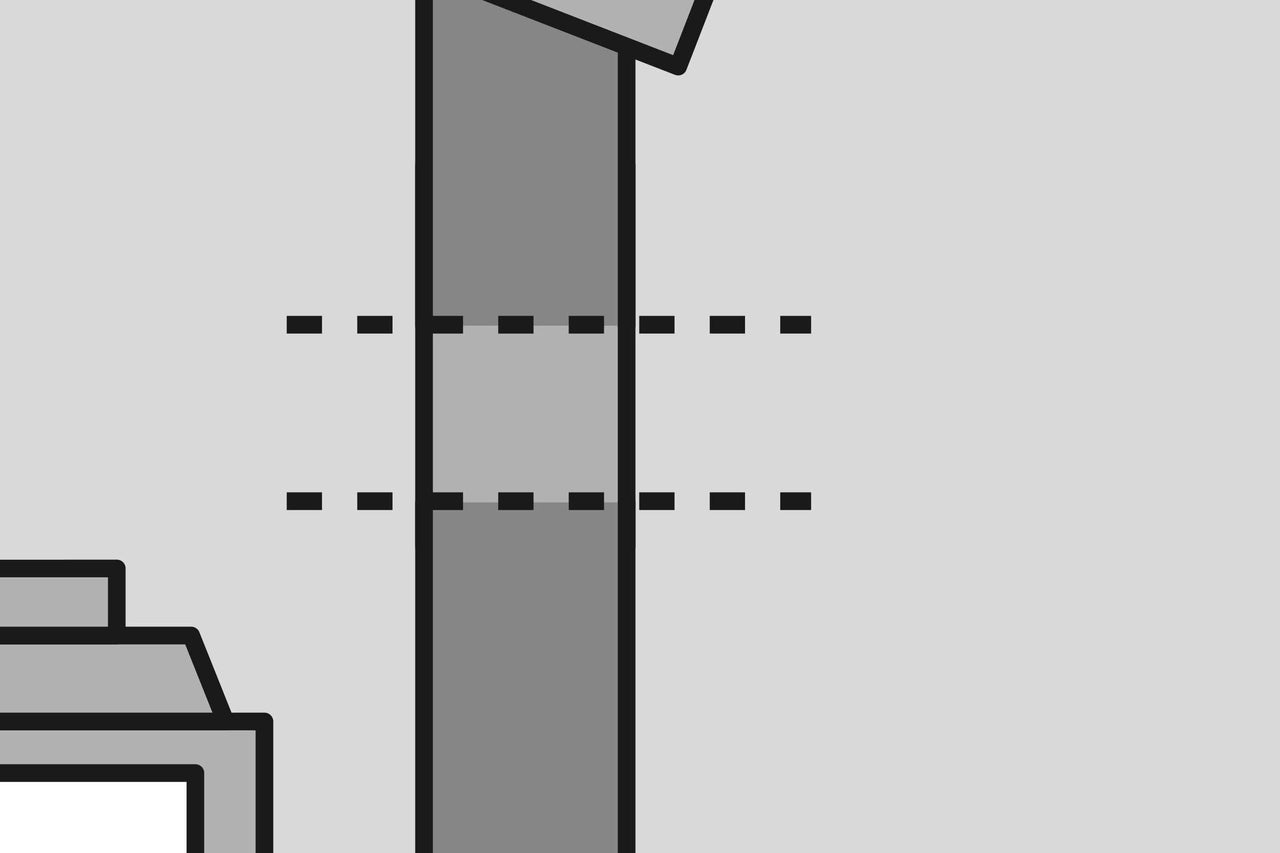

Stabilirea înălțimii locului de perforare a peretelui

01

Înălțimea locului de perforare a peretelui (alezaj) trebuie mai întâi stabilită cu precizie și apoi marcată pe peretele casei, din interior și din exterior. Poziția exactă depinde de înălțimea, respectiv de locul cotului de țeavă al focarului. În caz de incertitudine, apelați la un instalator autorizat în montarea de șeminee.

 montarea coșului de fum cu perete dublu pasul 1

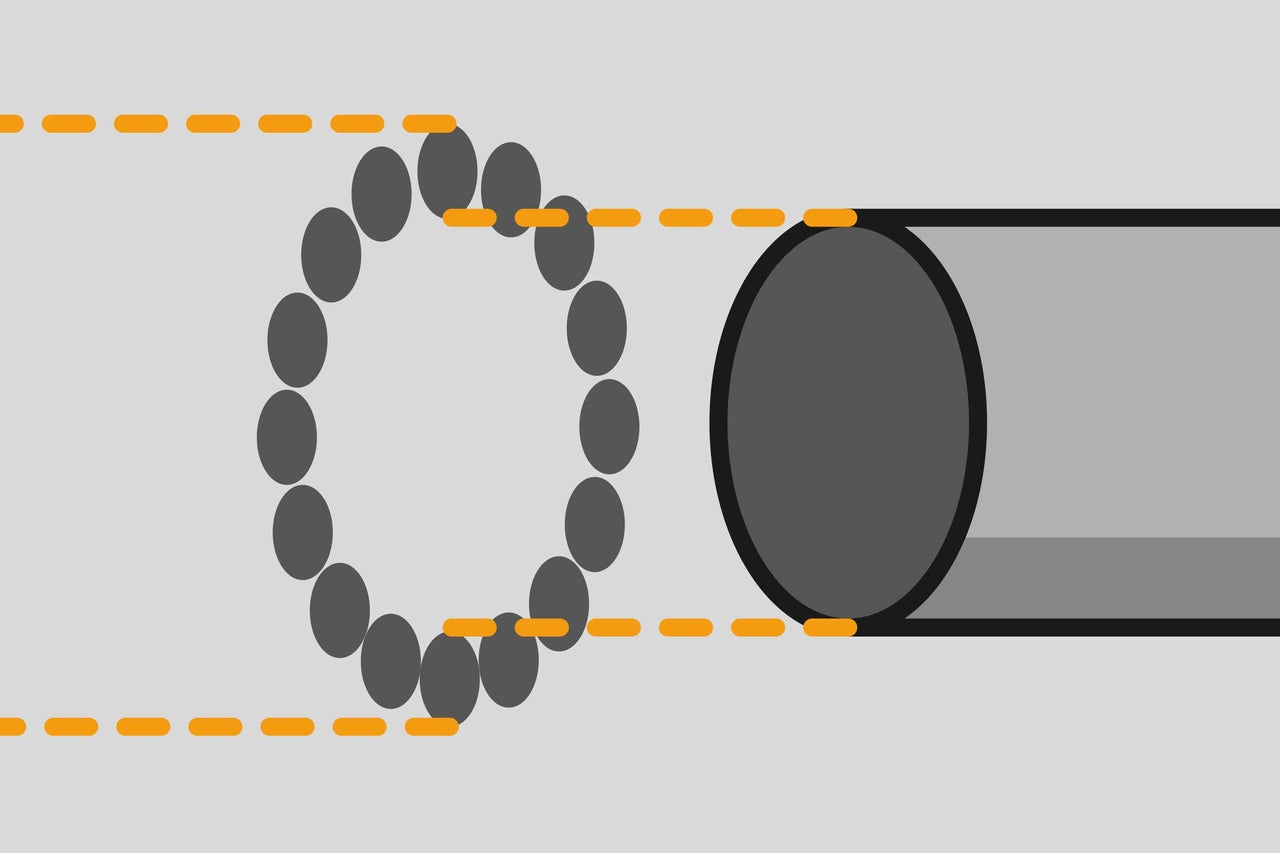

Executarea alezajului

02

Pentru executarea alezajului puteți să vă adresați unui specialist sau puteți să îl executați singur: mai întâi, efectuați mai multe găuri una lângă alta, în zona marcată, cu ajutorul unei mașini de găurit cu percuție, până când este atins diametrul necesar. Alezajul ar trebui să fie cu 3 cm mai mare decât gura de trecere dintre țeava de evacuare, șemineu și piesa în T.

 montarea coșului de fum cu perete dublu pasul 2

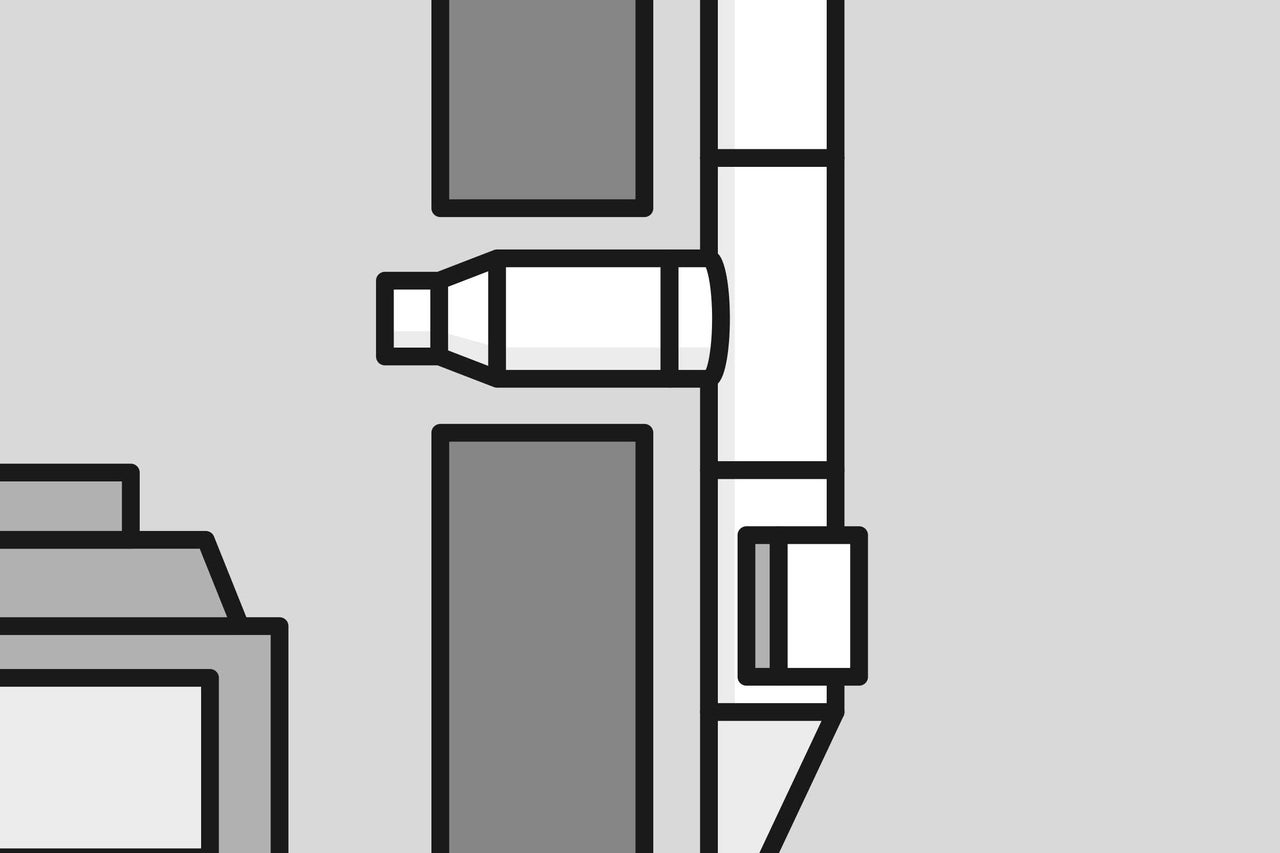

Montarea elementelor țevii

03

Pentru clădiri cu învelișuri din materiale inflamabile se va păstra o distanță față de piesele inflamabile (min. 20 cm) sau se va utiliza burlan de perete de protecție împotriva incendiilor (determinarea grosimii peretelui). Înșurubați mai întâi consola de perete și fixați placa consolei. În continuare, poziționați elementul de curățare și piesa în T și racordați piesa în T la gura de trecere către țeava de evacuare. Montați apoi celelalte elemente ale țevii.

 montarea coșului de fum cu perete dublu pasul 3

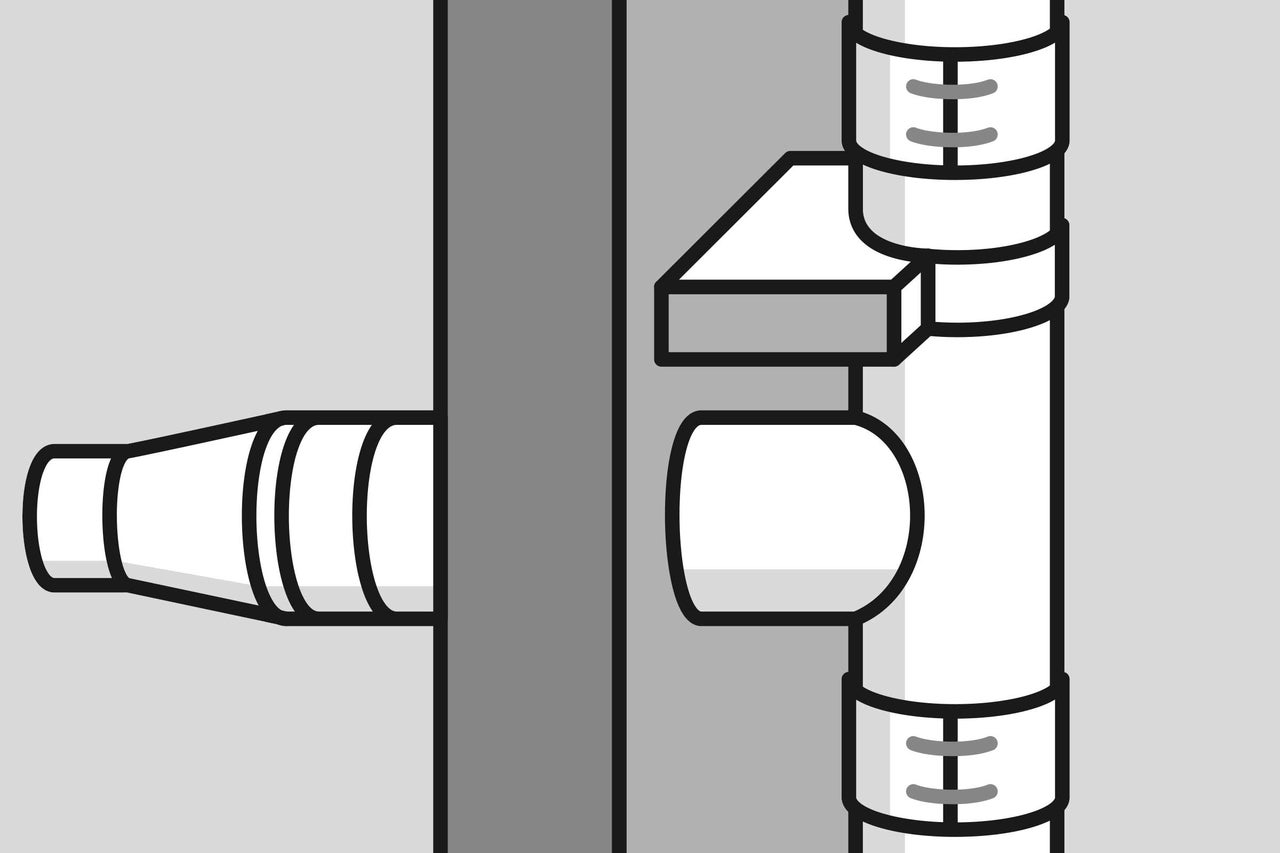

Fixarea rozetei de perete

04

Toate elementele se îmbină cu benzi de prindere. Primul suport de perete se fixează direct pe elementul de țeavă deasupra piesei în T (respectați datele privind distanțele dintre suporturile de perete din instrucțiunile de instalare). Așezați rozeta de perete în jurul piesei în T și înșurubați-o bine.

 montarea coșului de fum cu perete dublu pasul 4

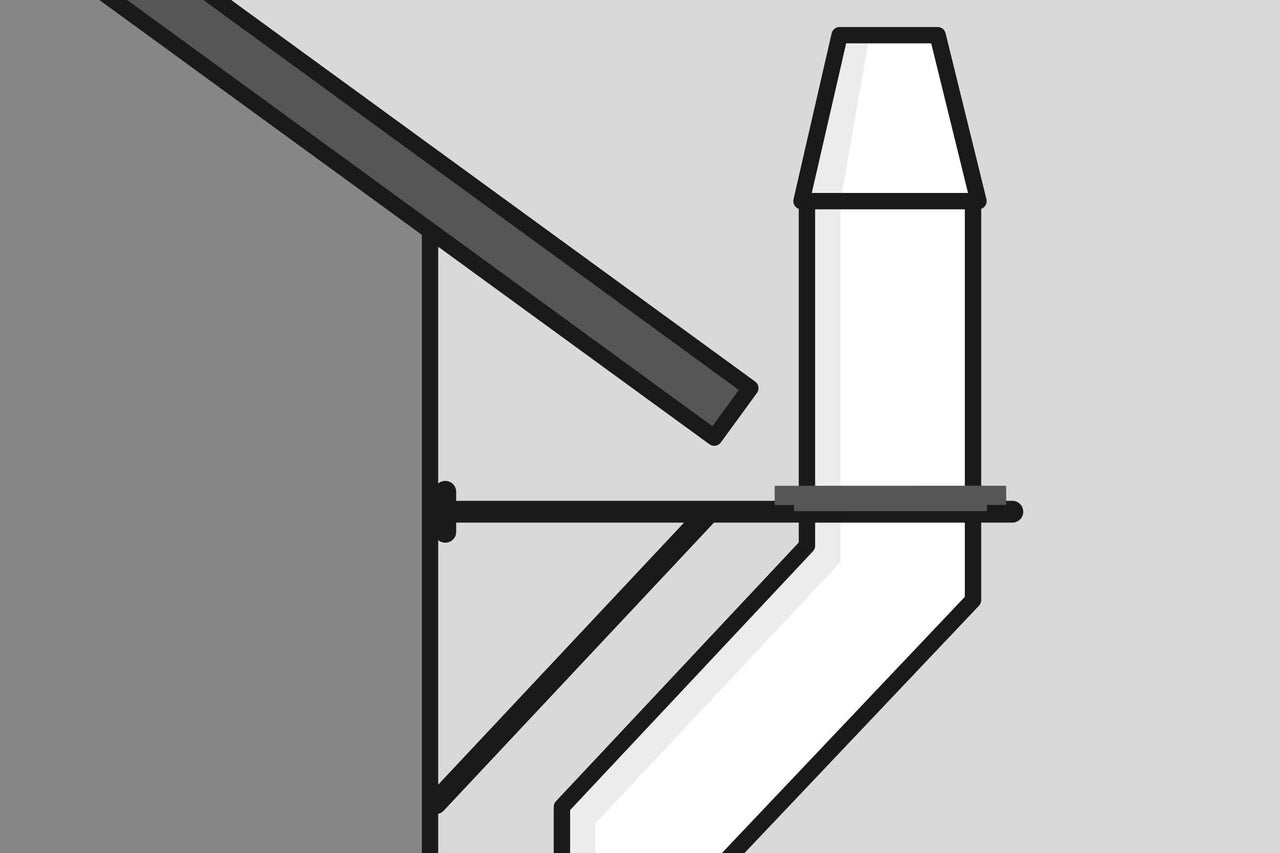

Montarea capacului gurii de ieșire

05

Pentru montarea cu decalaj, în plus față de elementele țevii se montează două coturi (max 30°) și, dacă este necesar, un element de țeavă (max. 1 m). Sub primul cot trebuie montat un ștuț de susținere a coșului, inclusiv o consolă de perete (respectați distanța de la perete la elementul țevii). În cele din urmă, montați capacul gurii de ieșire (8).

 montarea coșului de fum cu perete dublu pasul 5

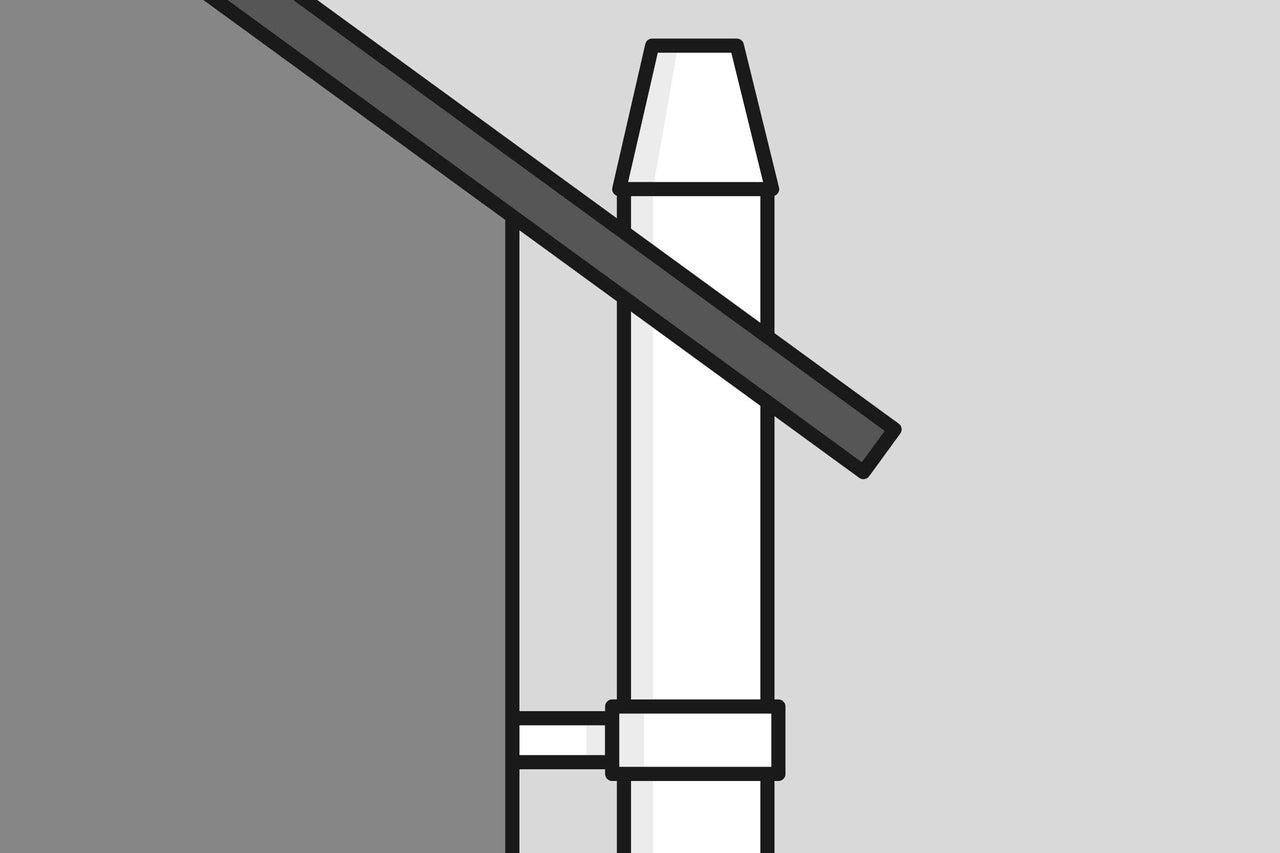

06

Pentru montarea cu burlan prin acoperiș, este necesară o perforare oblică a acoperișului (atenție la panta acoperișului). Respectați distanța față de piesele inflamabile (min. 20 cm) sau folosiți un burlan de acoperiș cu protecție împotriva incendiilor.

 montarea coșului de fum cu perete dublu pasul 6

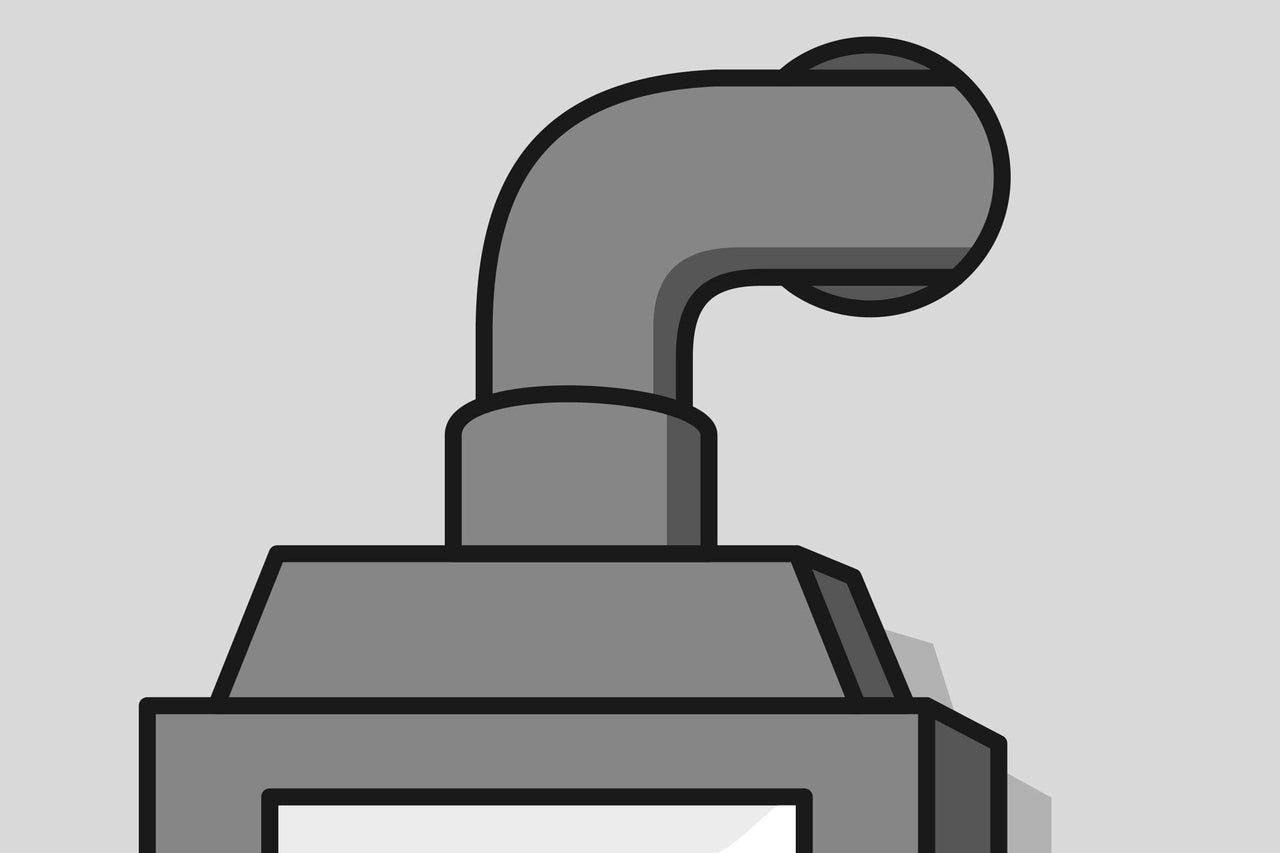

Amplasarea șemineului

07

Cu o țeavă de oțel adecvată, soba se conectează acum la șemineu. Atenție la etanșeitatea racordurilor. După ce au fost executate toate îmbinările de țevi, înainte de a pune în funcțiune soba, instalatorul autorizat trebuie să elimine racordul.

 montarea coșului de fum cu perete dublu pasul 7
08

Folosiți vată minerală pentru a umple cavitatea rămasă între țeava șemineului și zidărie la perforarea zidului. Tencuiți peretele cu gips. Acoperiți deschiderea în interior cu o rozetă de perete din oțel, iar în exterior cu una din oțel inoxidabil.

 montarea coșului de fum cu perete dublu pasul 8
